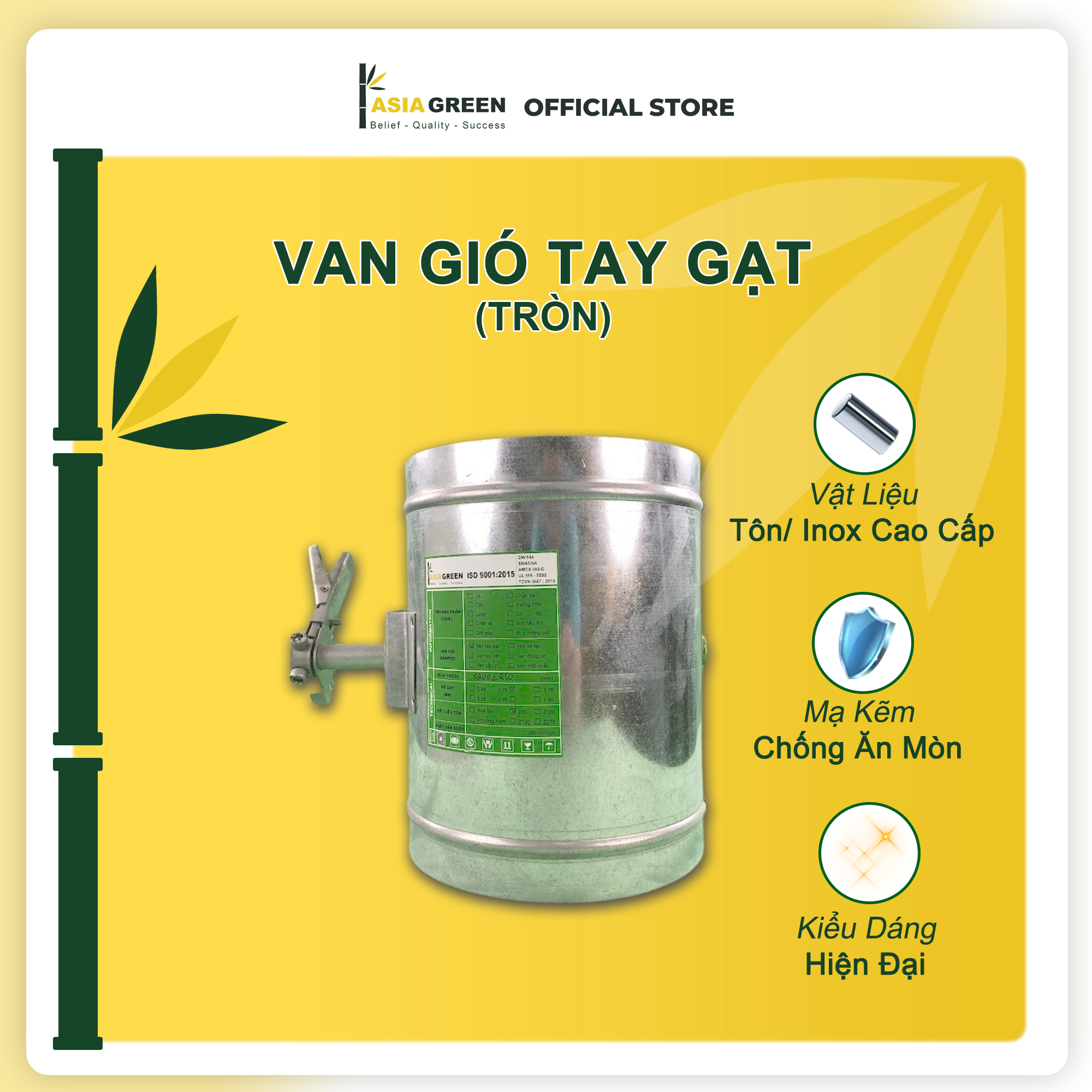

Van gió tay gạt tròn VCD
Van gió tay gạt tròn VCD ASIA GREEN, tên tiếng Anh Round Volume Control Damper, được lắp trên hệ thống ống gió tròn để đóng mở, điều chỉnh và cân bằng lưu lượng không khí.

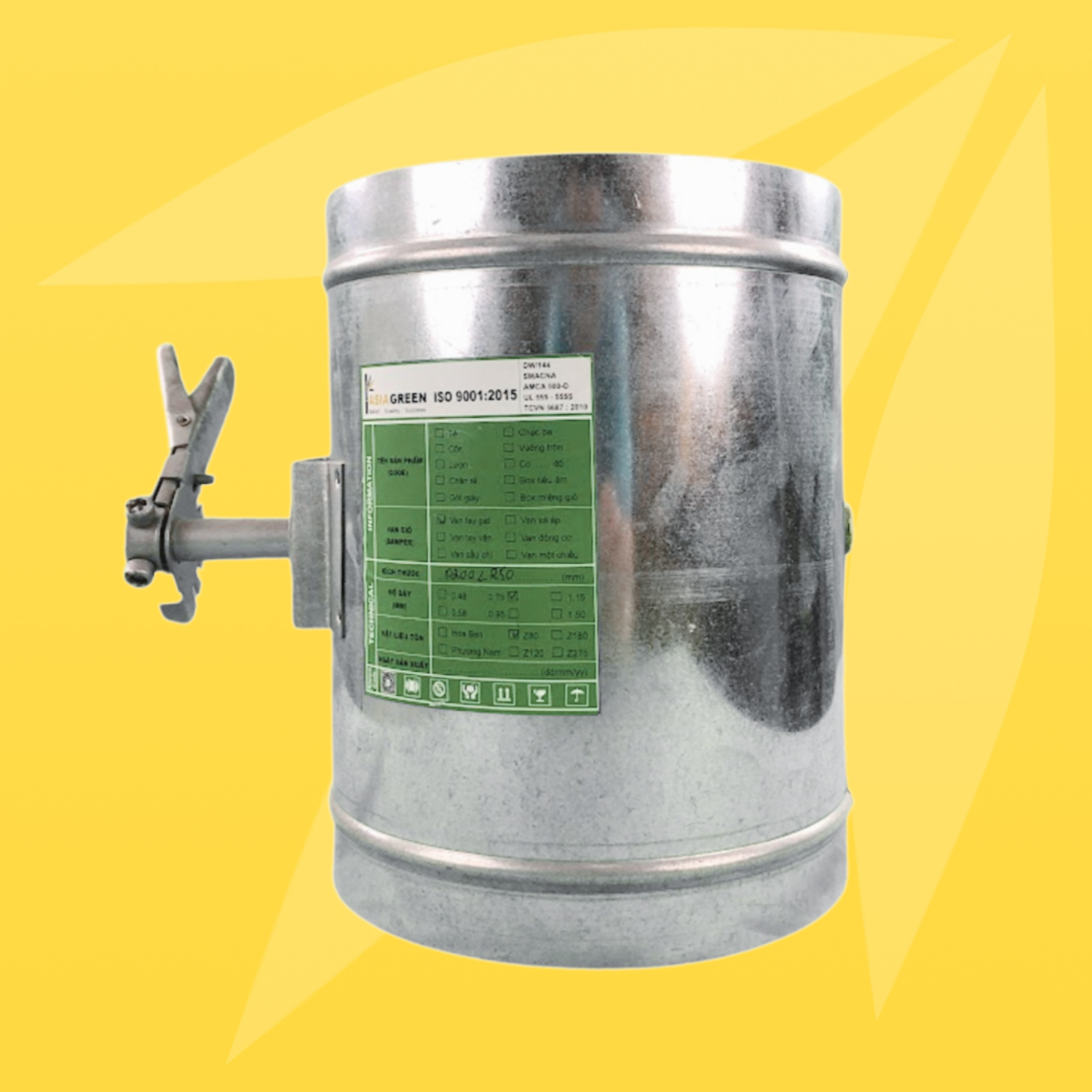

Van có cấu tạo một cánh tròn liên kết với trục vuông và cơ cấu tay gạt bên ngoài. Tay gạt tích hợp thang chỉ thị góc mở, giúp người vận hành dễ dàng điều chỉnh và khóa cánh van tại vị trí mong muốn.
Đặc điểm nổi bật
- Thân van dạng tròn, phù hợp hệ thống ống gió tròn.
- Một cánh van tròn xoay quanh trục trung tâm.
- Tay gạt có thang chỉ thị vị trí đóng mở.
- Có cơ cấu khóa giữ cánh van tại góc điều chỉnh.
- Hai đầu thân van có gân tăng cứng, thuận tiện kết nối ống.
- Trục vuông 10 × 10 mm kết hợp bạc đồng, vận hành ổn định.
- Sử dụng để đóng mở và cân bằng lưu lượng gió.
- Vật liệu tôn mạ kẽm hoặc Inox 304 theo yêu cầu.
- Sản xuất theo đường kính và bản vẽ công trình.
Ứng dụng
- Điều chỉnh lưu lượng trên đường ống gió tròn.
- Cân bằng lưu lượng giữa các nhánh ống gió.
- Lắp trên hệ thống cấp gió, hồi gió và thông gió.
- Hệ thống hút mùi, hút khí và thông gió nhà xưởng.
- Nhà máy, khách sạn, chung cư và trung tâm thương mại.
- Bệnh viện, trường học và các công trình công nghiệp.
Cấu tạo sản phẩm
| Thân van | Dạng tròn, hai đầu có gân tăng cứng |
| Cánh van | Một cánh tròn xoay quanh trục |
| Trục van | Trục vuông 10 × 10 mm |
| Bạc trục | Bạc đồng |
| Cơ cấu điều chỉnh | Tay gạt có thang chỉ thị và khóa vị trí |
| Vật liệu | Tôn mạ kẽm hoặc Inox 304 |
| Độ dày vật liệu | 0,75; 0,95 hoặc 1,15 mm tùy kích thước |
| Vị trí lắp đặt | Trên đường ống gió tròn hoặc tại cổ trích |
Thông số kỹ thuật tham khảo
| Kích thước ØD × L | Áp suất hệ thống tối đa | Độ rò rỉ |
|---|---|---|
| 95 × 150 mm | 1.000 Pa | 0,14 m³/s/m² |
| 145 × 200 mm | 1.000 Pa | 0,17 m³/s/m² |
| 195 × 250 mm | 875 Pa | 0,19 m³/s/m² |
| 245 × 300 mm | 875 Pa | 0,23 m³/s/m² |
| 295 × 350 mm | 750 Pa | 0,27 m³/s/m² |
| 345 × 400 mm | 750 Pa | 0,30 m³/s/m² |
| 395 × 450 mm | 750 Pa | 0,35 m³/s/m² |
Thông số độ rò rỉ tham chiếu tiêu chuẩn BS EN 1751:2014. Giá trị thực tế phụ thuộc kích thước, áp suất vận hành và điều kiện lắp đặt.
Nguyên lý hoạt động
Khi xoay tay gạt, trục van làm cánh tròn quay quanh tâm. Cánh mở hoàn toàn cho lưu lượng gió lớn nhất; khi giảm góc mở, tiết diện thông gió giảm và lưu lượng được điều chỉnh tương ứng. Tay gạt có thể khóa tại vị trí đã cài đặt để duy trì lưu lượng ổn định.
Hướng dẫn chọn kích thước
- Xác định đường kính ống gió: Đo đường kính danh nghĩa của ống hoặc cổ trích tại vị trí lắp van.
- Chọn đúng mã van: Đường kính danh nghĩa của van cần đồng bộ với đường kính ống gió.
- Kiểm tra chiều dài lắp đặt: Bảo đảm đủ khoảng trống cho thân van và cơ cấu tay gạt.
- Xác định hướng tay gạt: Bố trí tay gạt tại vị trí dễ quan sát, điều chỉnh và bảo trì.
- Kiểm tra không gian đóng mở: Bảo đảm cánh van không va chạm với phụ kiện hoặc thiết bị bên trong đường ống.
- Gửi bản vẽ hoặc hình ảnh: Giúp ASIA GREEN kiểm tra phương án kết nối trước khi sản xuất.

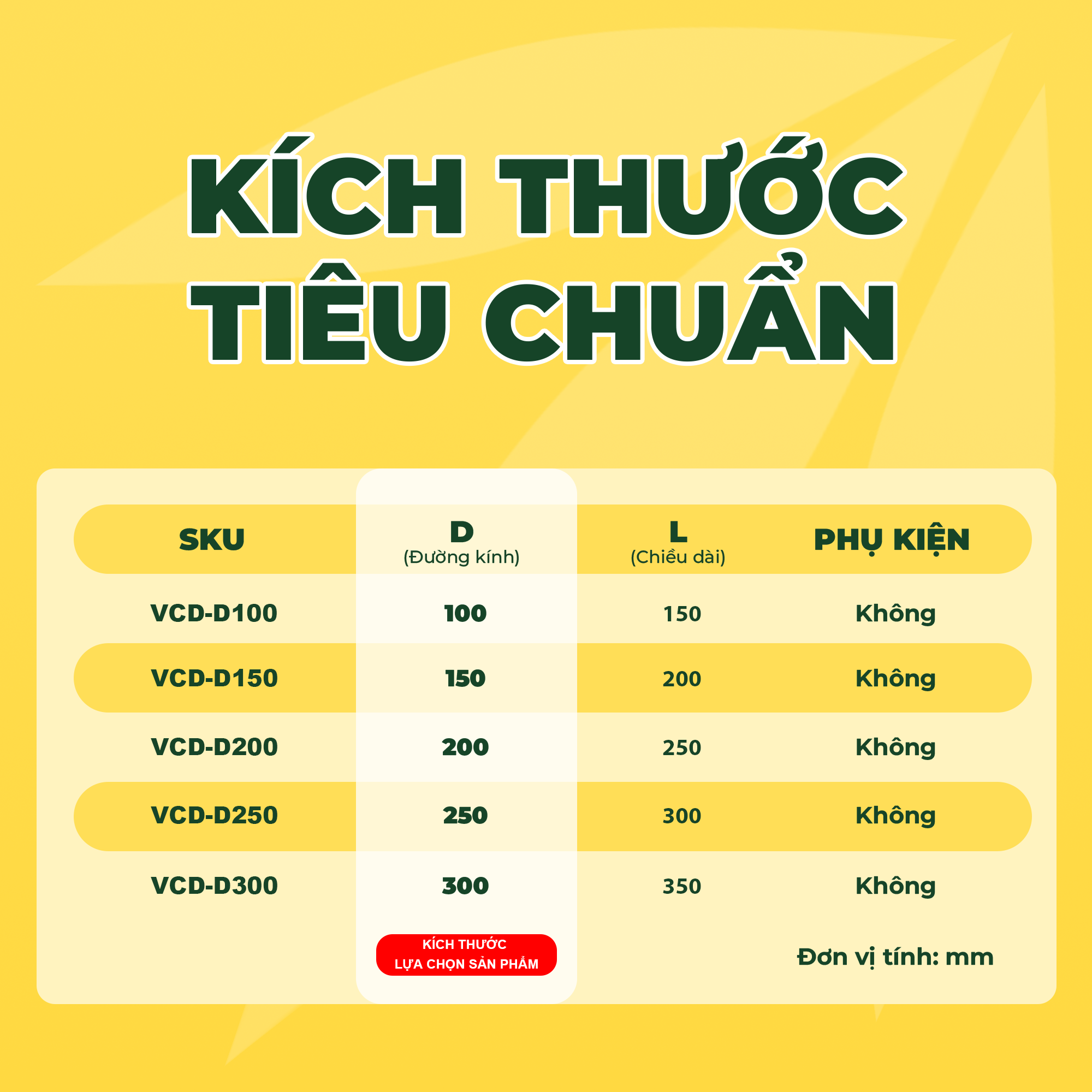

Ví dụ: Đường ống gió danh nghĩa Ø300 mm, chọn VCD-D300, có đường kính thân van Ø295 mm và chiều dài L350 mm.
Lưu ý: Van VCD dùng để điều chỉnh và cân bằng lưu lượng gió, không thay thế van chặn lửa hoặc van ngăn khói trong hệ thống PCCC.
Đặt sản xuất tại ASIA GREEN
ASIA GREEN nhận sản xuất van gió tay gạt tròn VCD theo đường kính, vật liệu, độ dày và yêu cầu kỹ thuật của từng công trình.
Liên hệ ASIA GREEN để nhận báo giá và tư vấn kỹ thuật.
