Van điều chỉnh lưu lượng gió vuông OBD

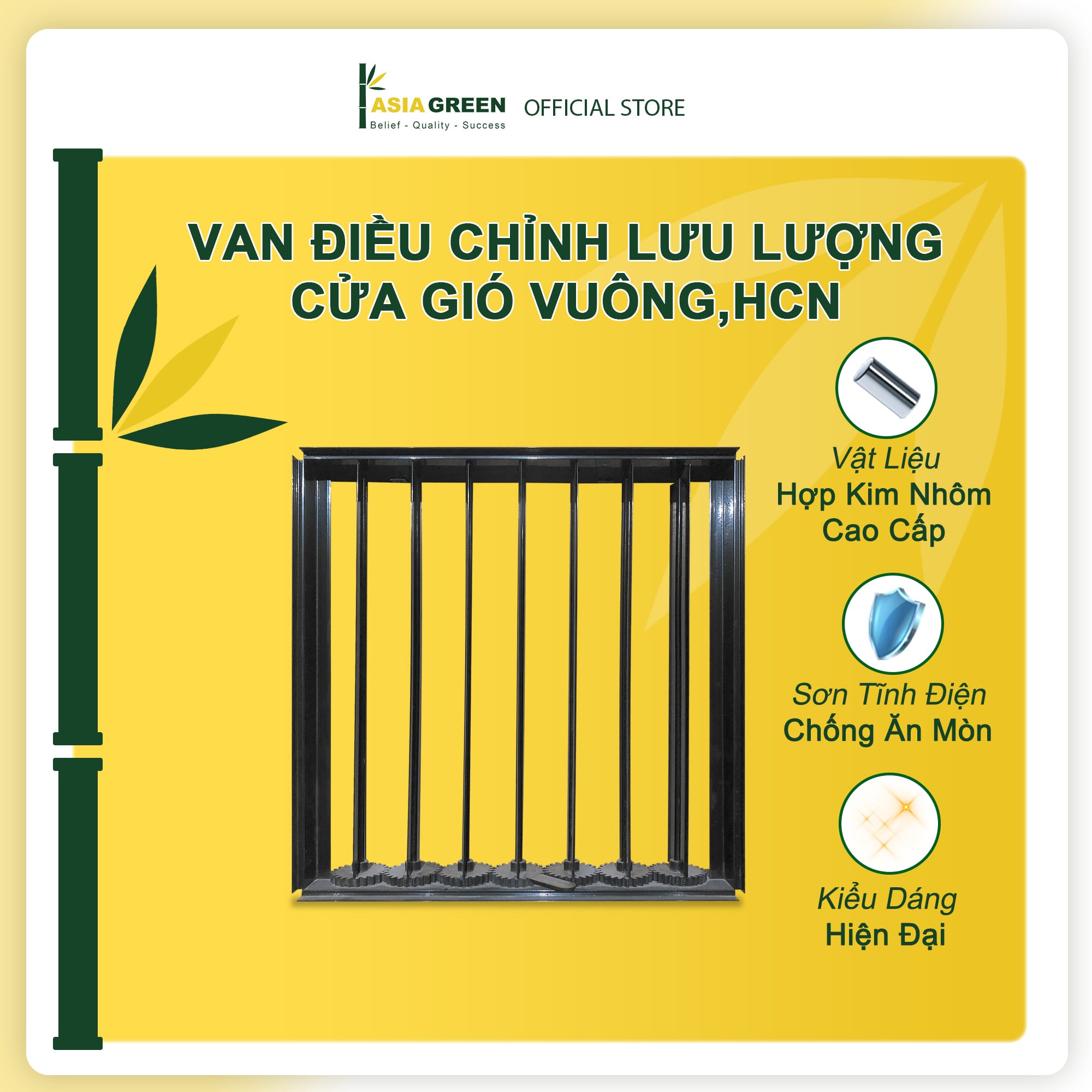

Van điều chỉnh lưu lượng gió vuông OBD ASIA GREEN, tên tiếng Anh Opposed Blade Damper, được sử dụng để điều chỉnh và cân bằng lưu lượng không khí tại cửa gió vuông hoặc cửa gió chữ nhật trong hệ thống HVAC.

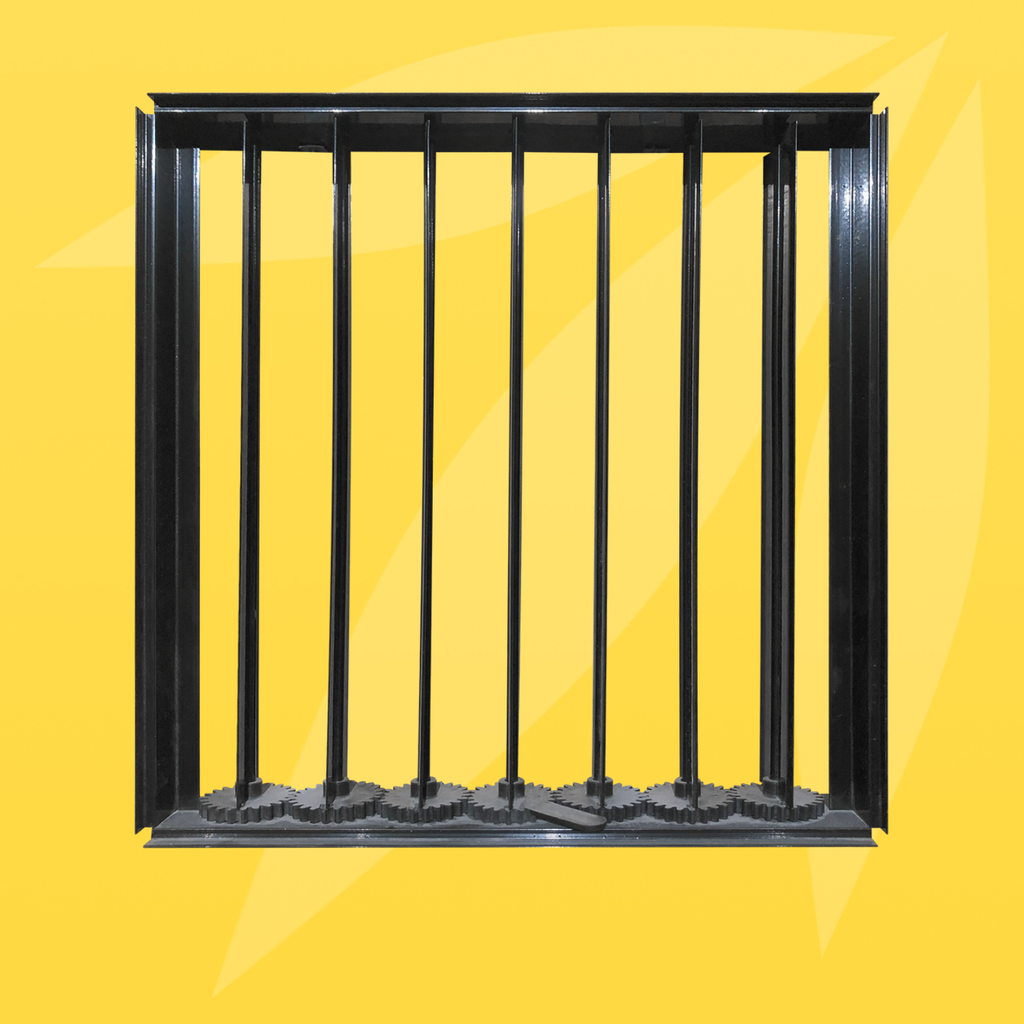

Van gồm nhiều cánh nhôm liên kết bằng bộ bánh răng. Các cánh liền kề chuyển động ngược chiều nhau, giúp thay đổi tiết diện thông gió đồng đều và kiểm soát lưu lượng hiệu quả.
Đặc điểm nổi bật
- Sản xuất từ nhôm định hình nhẹ, bền và chống ăn mòn.
- Thiết kế dạng vuông hoặc chữ nhật, phù hợp nhiều loại cửa gió.
- Các cánh chuyển động đối xứng theo nguyên lý opposed blade.
- Bộ bánh răng giúp các cánh vận hành đồng bộ.
- Điều chỉnh lưu lượng gió linh hoạt và ổn định.
- Kết cấu mỏng gọn, thuận tiện lắp phía sau cửa gió.
- Có thể điều chỉnh bằng trục vít hoặc cơ cấu theo yêu cầu.
- Sơn tĩnh điện màu đen, màu trắng hoặc theo yêu cầu.
- Gia công theo kích thước và bản vẽ công trình.
Ứng dụng
- Điều chỉnh lưu lượng tại cửa cấp gió và cửa hồi gió.
- Cân bằng lưu lượng giữa các khu vực trong hệ thống HVAC.
- Lắp phía sau cửa gió nan bầu dục, nan cong hoặc cửa gió khuếch tán.
- Kết hợp với cửa gió vuông, cửa gió chữ nhật và hộp gió.
- Văn phòng, khách sạn, chung cư và trung tâm thương mại.
- Bệnh viện, trường học, nhà máy và nhà xưởng.
Thông số sản phẩm
| Tên tiếng Anh | Opposed Blade Damper |
| Vật liệu | Nhôm định hình |
| Hình dạng | Vuông hoặc chữ nhật |
| Cấu tạo cánh | Nhiều cánh liên kết, chuyển động đối xứng |
| Cơ cấu truyền động | Bánh răng liên kết đồng bộ |
| Phương thức điều chỉnh | Trục vít hoặc cơ cấu theo yêu cầu |
| Bề mặt | Sơn tĩnh điện màu đen, màu trắng hoặc theo yêu cầu |
| Vị trí lắp đặt | Phía sau cửa gió hoặc tại cổ hộp gió |

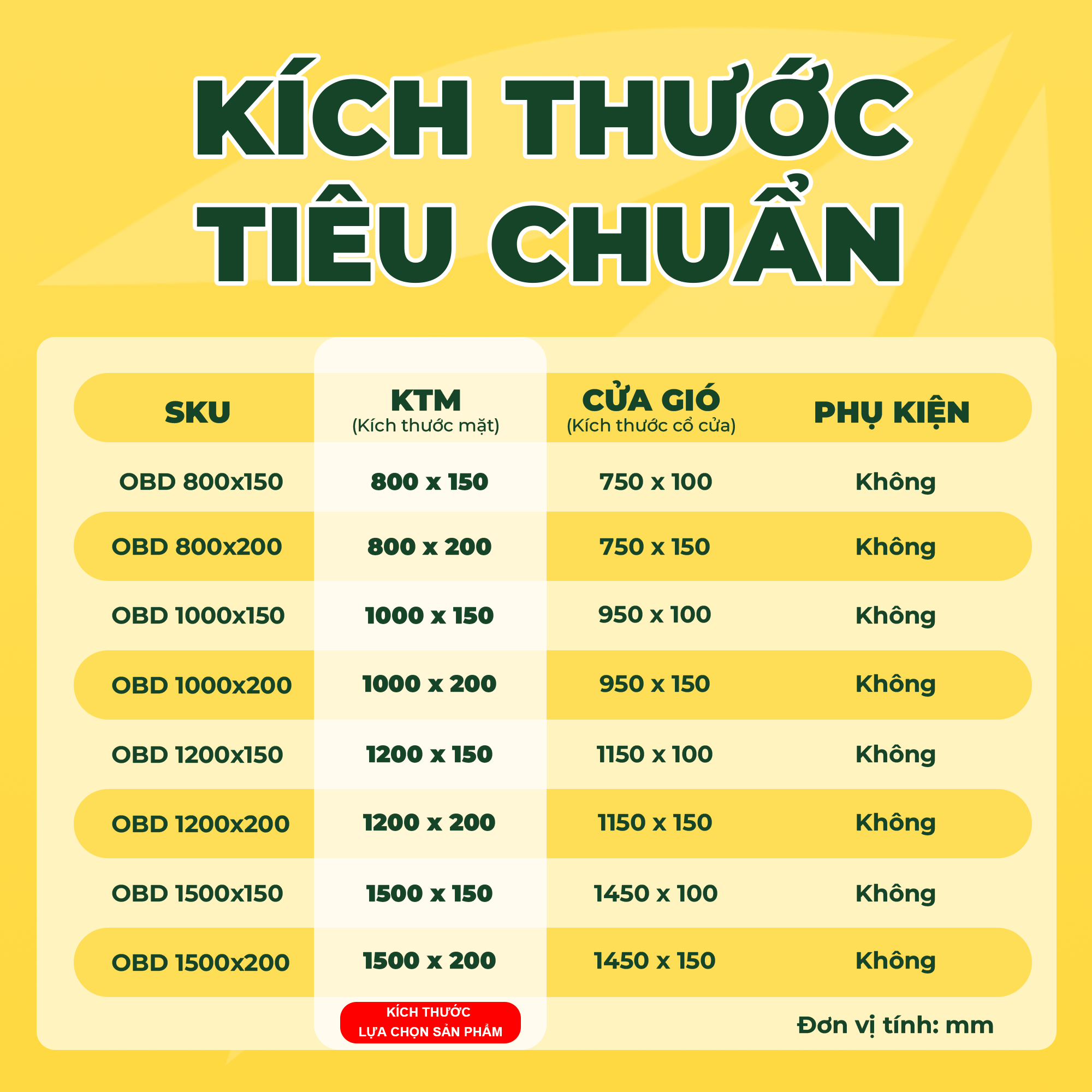

| Kích thước | Sản xuất theo kích thước cửa gió hoặc bản vẽ yêu cầu |
Vật liệu, độ dày, màu sắc và cơ cấu điều chỉnh được xác nhận theo bản vẽ kỹ thuật của từng đơn hàng.
Nguyên lý hoạt động
Khi xoay trục điều chỉnh, bộ bánh răng làm các cánh van liền kề quay ngược chiều nhau. Cánh mở rộng làm tăng tiết diện thông gió; cánh khép lại làm giảm lượng không khí đi qua. Cơ cấu này giúp cân chỉnh lưu lượng tương đối đồng đều trên toàn bộ bề mặt cửa gió.
Hướng dẫn cách đo kích thước
- Xác định loại cửa gió: Ghi rõ loại cửa và vị trí dự kiến lắp van OBD.
- Đo kích thước cổ cửa: Đo chiều rộng và chiều cao phần lọt lòng phía sau cửa gió.
- Đo tại nhiều vị trí: Kiểm tra cạnh trên, giữa và dưới; lấy kích thước nhỏ nhất nếu khung không vuông.
- Kiểm tra chiều sâu: Bảo đảm đủ khoảng trống để cánh van đóng mở và không va vào hộp gió.
- Xác định vị trí điều chỉnh: Bố trí trục vít tại vị trí có thể thao tác thuận tiện qua mặt cửa.
- Gửi bản vẽ hoặc hình ảnh: Giúp ASIA GREEN kiểm tra kích thước đồng bộ trước khi sản xuất.
Ví dụ: Cổ cửa gió có kích thước W550 × H350 mm, ghi thông tin đặt hàng: Van OBD vuông 550 × 350 mm.
Lưu ý: Kích thước van OBD phải phù hợp với cổ cửa gió và không gian bên trong hộp gió. Cần ghi rõ kích thước lọt lòng, kích thước cổ hoặc kích thước phủ bì; không tự trừ hao khi chưa được bộ phận kỹ thuật ASIA GREEN xác nhận.
Đặt sản xuất tại ASIA GREEN
ASIA GREEN nhận sản xuất van điều chỉnh lưu lượng gió vuông OBD theo kích thước, màu sắc, cơ cấu điều chỉnh và yêu cầu kỹ thuật của từng dự án.
Liên hệ ASIA GREEN để nhận báo giá và tư vấn kỹ thuật.
