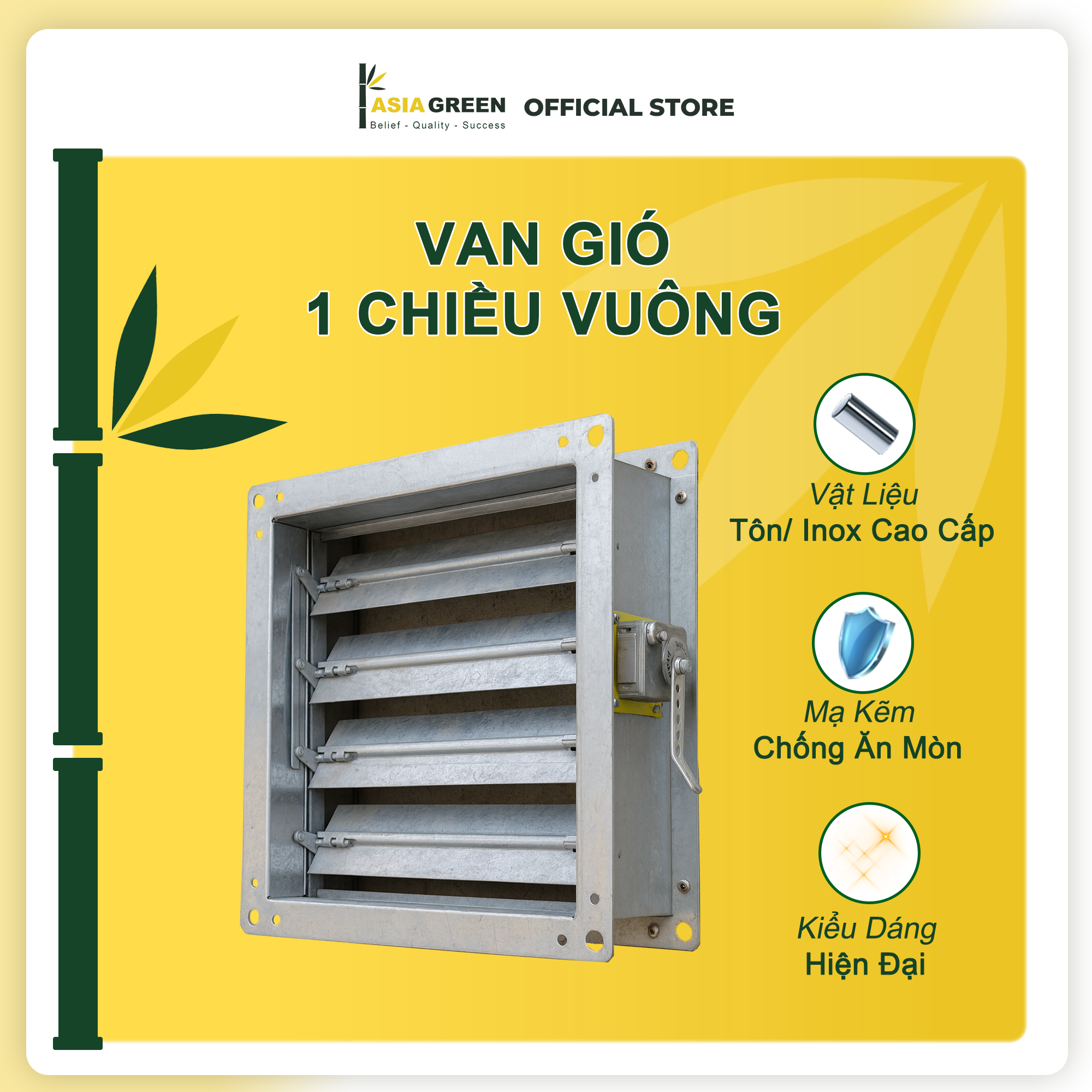

Van gió một chiều vuông NRD

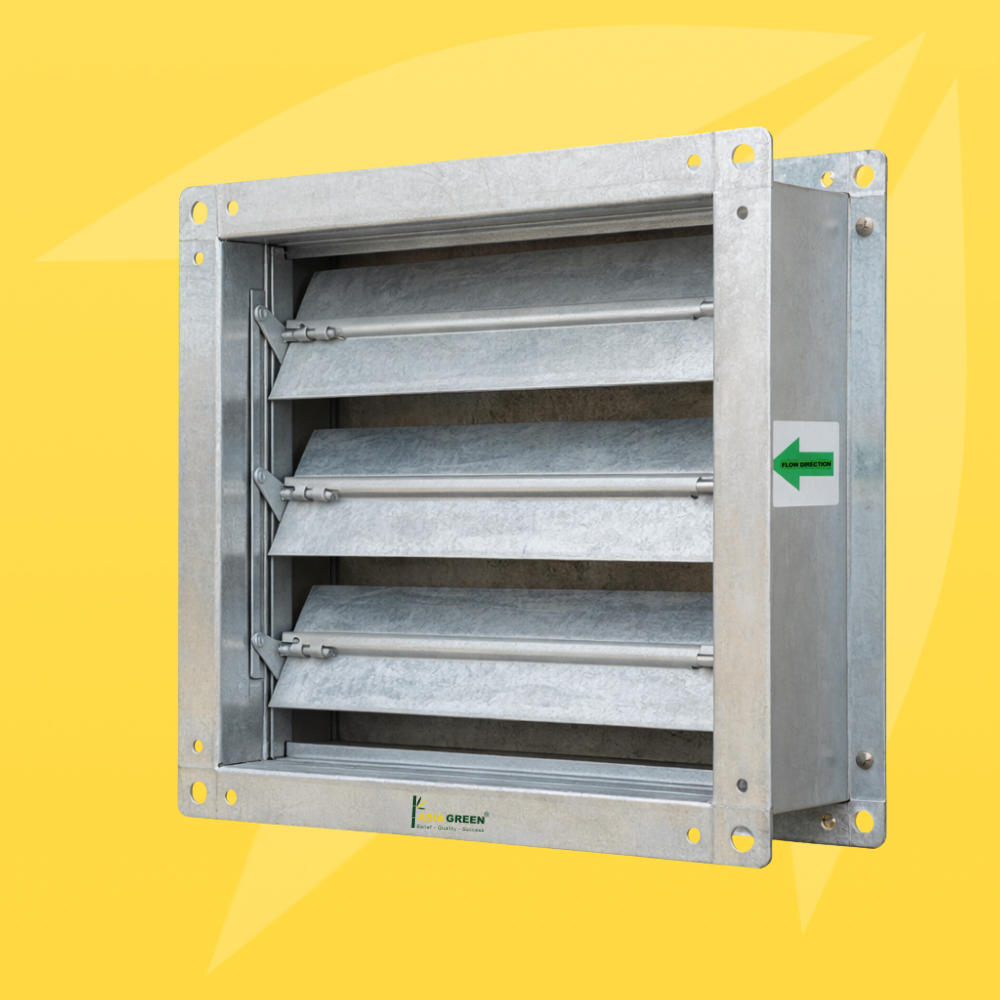

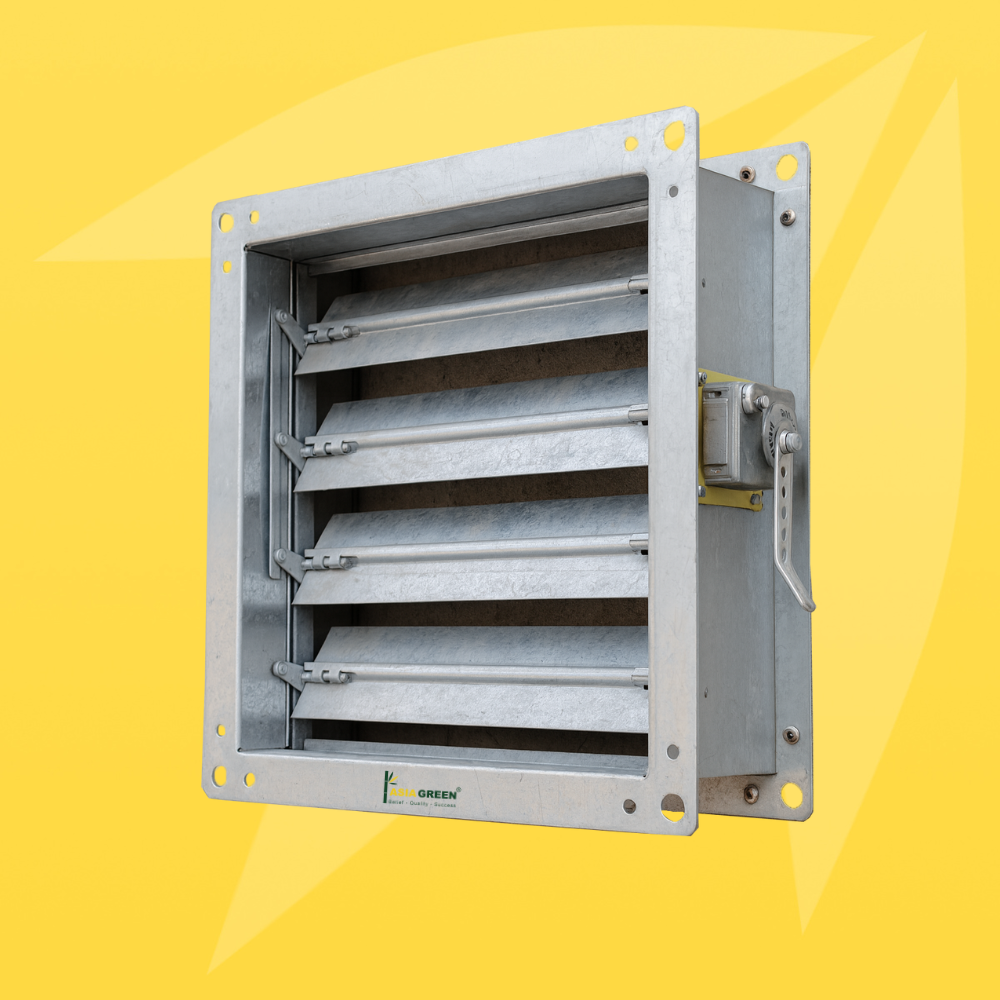

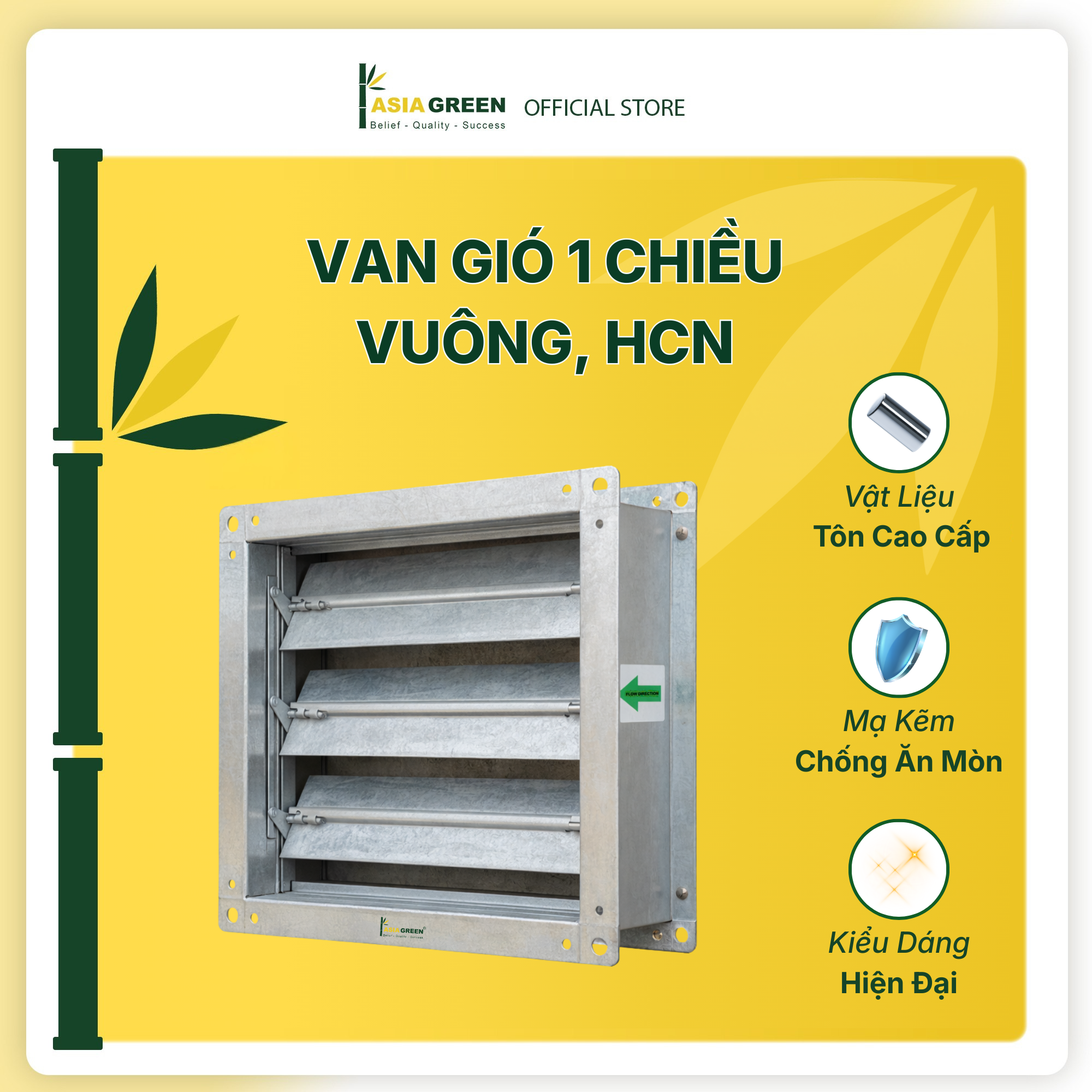

Van gió một chiều vuông NRD ASIA GREEN, tên tiếng Anh Rectangular Non-Return Damper, được lắp trên đường ống gió vuông hoặc chữ nhật nhằm cho phép không khí lưu thông theo một chiều và hạn chế dòng khí thổi ngược.
Các cánh van tự động mở nhờ chênh lệch áp suất do quạt tạo ra. Khi quạt dừng hoặc xuất hiện áp suất ngược, cánh van tự đóng lại. Sản phẩm đặc biệt phù hợp với hệ thống có nhiều quạt lắp song song trên cùng một tuyến ống.
Đặc điểm nổi bật
- Tự động đóng mở theo áp suất dòng khí.
- Hạn chế khí thổi ngược khi quạt ngừng hoạt động.
- Không cần tay gạt, động cơ hoặc nguồn điện điều khiển.
- Các cánh van liên kết đồng bộ, vận hành ổn định.
- Cánh có ba gân tăng cứng và được tạo hình chữ V.
- Trục thép mạ kẽm vuông 10 × 10 mm.
- Bạc nhựa đúc định hình giúp cánh chuyển động linh hoạt.
- Có nhiều kiểu bích phù hợp với hệ thống ống gió.
- Sản xuất theo kích thước W × H và yêu cầu công trình.
Ứng dụng
- Ngăn khí thổi ngược trong hệ thống thông gió.
- Lắp trên đường ống cấp gió, hút gió và thải gió.
- Hệ thống có nhiều quạt lắp song song trên cùng đường ống.
- Lắp tại đầu hút hoặc đầu đẩy của quạt thông gió.
- Hệ thống thông gió tầng hầm, nhà máy và nhà xưởng.
- Khách sạn, chung cư, bệnh viện và trung tâm thương mại.
Cấu tạo sản phẩm
| Thân van | Gia công từ tôn tấm, tạo hình và gấp trên dây chuyền Autoline |
| Cánh van | Cánh có ba gân tăng cứng, tạo hình chữ V |
| Liên kết cánh | Liên kết trong hoặc ngoài cánh; áp dụng khi H > 250 mm và van có từ hai cánh |
| Trục van | Trục thép mạ kẽm vuông 10 × 10 mm |
| Bạc trục | Bạc nhựa đúc định hình, lỗ vuông 10 × 10 mm |
| Kiểu bích | Bích C, bích TDC hoặc bích V |
| Phương pháp liên kết | Liên kết đột tán thay cho phương pháp hàn |
| Chế độ vận hành | Tự động đóng mở theo chênh lệch áp suất |
Thông số sản phẩm
| Mã đặt hàng | (S)-NRD (W × H) L200 |
| Kích thước | Chiều rộng W × chiều cao H, sản xuất theo yêu cầu |
| Chiều dài thân van | L = 200 mm |
| Vật liệu | Tôn mạ kẽm Z12–Z18, Inox 201 hoặc Inox 304 |
| Độ dày thân van | 0,75–1,5 mm |
| Độ dày cánh van | 0,75–1,5 mm |
| Trục van | Thép mạ kẽm vuông 10 × 10 mm |
| Giới hạn nhiệt độ vật liệu | Từ -40°C đến 300°C |
| Vị trí lắp đặt | Trên đường ống gió vuông hoặc chữ nhật |
| Tiêu chuẩn tham chiếu | BS EN 1751:2014 về độ kín thân và cánh van |
Vật liệu, độ dày, số lượng cánh và kiểu bích được lựa chọn theo kích thước van, áp suất hệ thống và yêu cầu kỹ thuật của từng công trình.
Nguyên lý hoạt động
Khi quạt hoạt động, chênh lệch áp suất tạo lực đẩy làm các cánh van mở theo chiều gió thiết kế, cho phép không khí đi qua. Góc mở của cánh thay đổi theo áp suất và lưu lượng dòng khí.
Khi quạt dừng hoặc xuất hiện dòng khí ngược, các cánh tự động đóng lại để hạn chế không khí quay ngược qua đường ống. Trong hệ thống nhiều quạt lắp song song, van NRD giúp ngăn khí từ quạt đang hoạt động thổi ngược qua nhánh của quạt đang dừng.
Hướng dẫn chọn kích thước và lắp đặt
- Xác định kích thước ống: Đo chiều rộng W và chiều cao H tại vị trí lắp van.
- Kiểm tra loại kích thước: Ghi rõ kích thước thông thủy, kích thước cổ hay kích thước phủ bì.
- Chọn kiểu bích: Xác định bích C, TDC hoặc bích V phù hợp với đường ống.
- Xác định chiều gió: Lắp van theo đúng hướng mũi tên chỉ dẫn trên sản phẩm.
- Kiểm tra tư thế lắp: Bố trí đúng chiều trục để các cánh đóng mở tự do nhờ trọng lực và áp suất gió.
- Kiểm tra không gian: Bảo đảm cánh không va chạm với ống gió, vít hoặc phụ kiện liên kết.
- Gửi bản vẽ: Cung cấp kích thước và điều kiện vận hành để ASIA GREEN xác nhận trước khi sản xuất.
Ví dụ đặt hàng: Van rộng 600 mm, cao 400 mm và dài 200 mm được ghi: NRD W600 × H400 × L200 mm.
Lưu ý: Van NRD dùng để kiểm soát chiều dòng khí, không thay thế van chặn lửa hoặc van ngăn khói trong hệ thống PCCC.
Đặt sản xuất tại ASIA GREEN
ASIA GREEN nhận sản xuất van gió một chiều vuông NRD theo kích thước W × H, vật liệu, độ dày, kiểu bích và yêu cầu kỹ thuật của từng dự án.
Liên hệ ASIA GREEN để nhận báo giá và tư vấn kỹ thuật.
