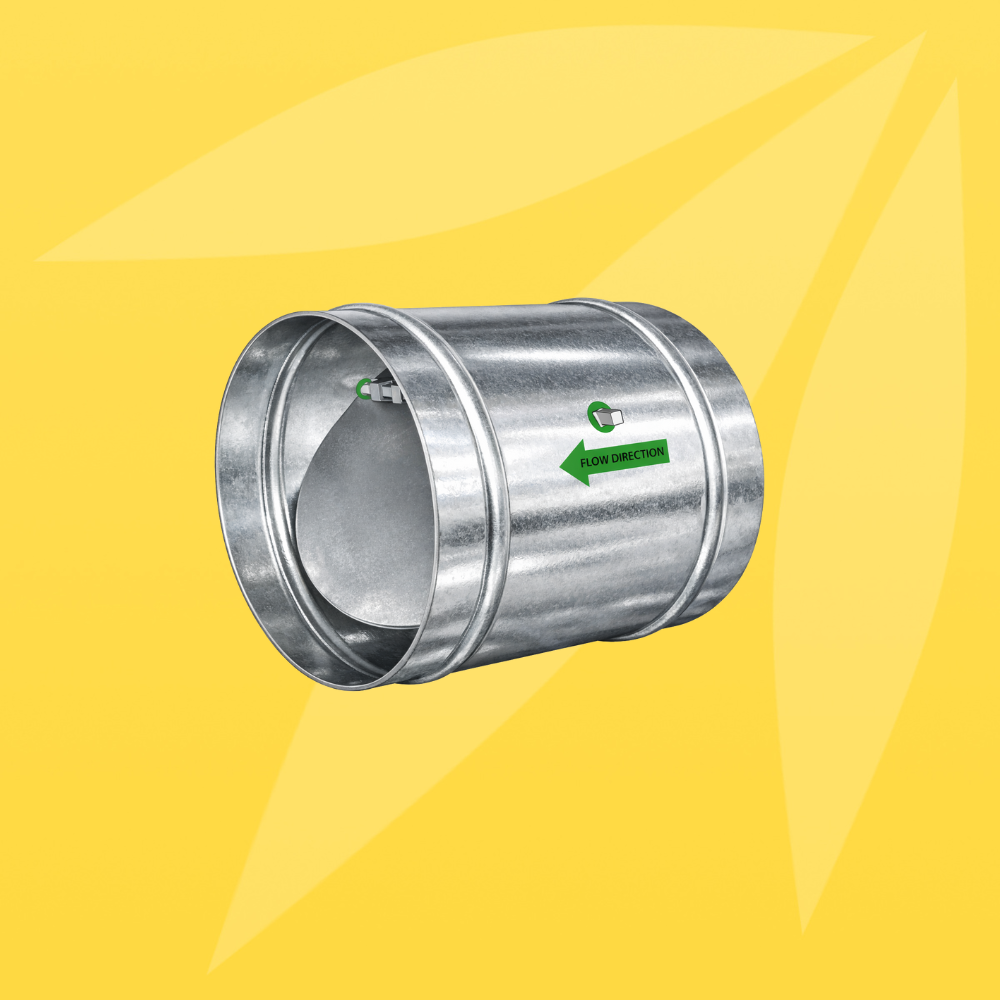

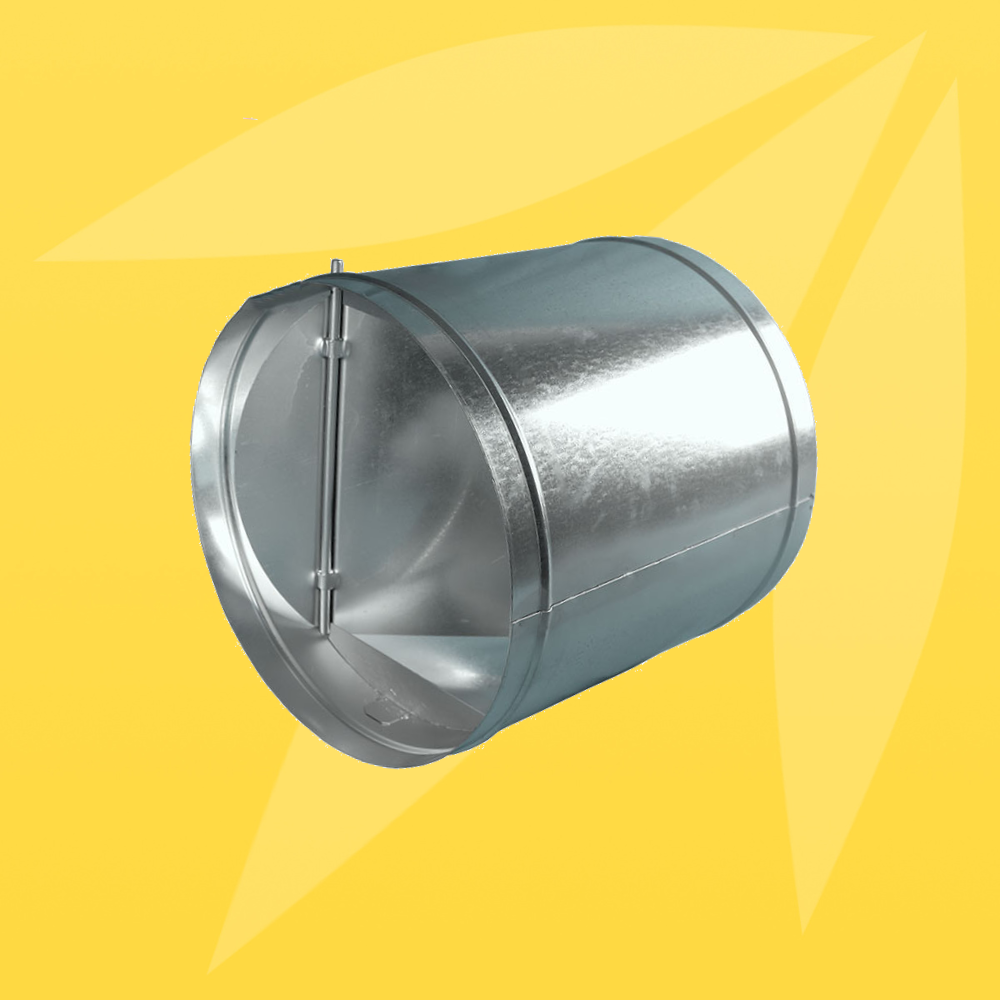

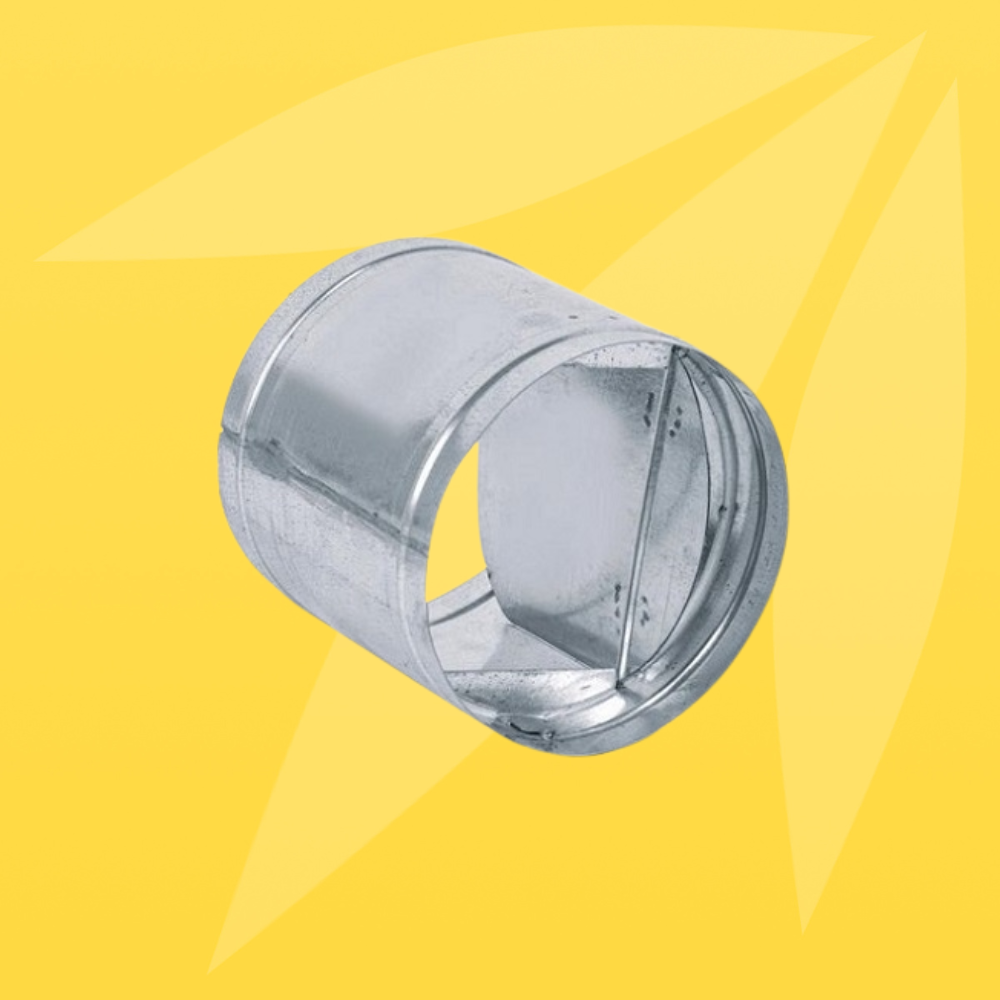

Van gió một chiều tròn NRD
Van gió một chiều tròn NRD ASIA GREEN, tên tiếng Anh Round Non-Return Damper, được lắp trên đường ống gió tròn để cho phép không khí lưu thông theo một chiều và hạn chế dòng khí thổi ngược.
Cánh van tự động mở khi có chênh lệch áp suất theo chiều gió thiết kế và đóng lại khi quạt dừng hoặc xuất hiện dòng khí ngược. Sản phẩm đặc biệt phù hợp với hệ thống có nhiều quạt lắp song song trên cùng một tuyến ống.
Đặc điểm nổi bật
- Thân van dạng tròn, phù hợp với hệ thống ống gió tròn.
- Một cánh van tròn tự động đóng mở theo áp suất dòng khí.
- Ngăn dòng khí thổi ngược khi quạt ngừng hoạt động.
- Không cần tay gạt hoặc nguồn điện điều khiển.
- Hai đầu thân van có gân tăng cứng, thuận tiện kết nối với ống gió.
- Trục vuông 10 × 10 mm kết hợp bạc nhựa giúp cánh vận hành ổn định.
- Thân van bằng tôn mạ kẽm; cánh van bằng tôn mạ kẽm hoặc nhôm tấm.
- Tem mũi tên giúp xác định đúng chiều mở của cánh van.
- Sản xuất theo đường kính và yêu cầu kỹ thuật của công trình.
Ứng dụng
- Ngăn dòng khí thổi ngược trong hệ thống thông gió.
- Lắp trên đường ống cấp gió, hút gió và thải gió.
- Hệ thống có nhiều quạt lắp song song trên cùng một tuyến ống.
- Lắp tại đầu hút hoặc đầu đẩy của quạt thông gió.
- Hệ thống thông gió nhà máy, nhà xưởng và tầng hầm.
- Ứng dụng tại tòa nhà, khách sạn, bệnh viện và trung tâm thương mại.
Cấu tạo sản phẩm
| Thân van | Dạng tròn, hai đầu có gân tăng cứng |
| Cánh van | Một cánh tròn tự động đóng mở |
| Trục van | Trục vuông 10 × 10 mm |
| Bạc trục | Bạc nhựa |
| Vật liệu thân | Tôn mạ kẽm, độ dày từ 0,75 mm |
| Vật liệu cánh | Tôn mạ kẽm hoặc nhôm tấm |
| Chỉ dẫn lắp đặt | Tem mũi tên xác định chiều mở của cánh van |
| Vị trí lắp đặt | Trên đường ống gió tròn |
Nguyên lý hoạt động
Khi quạt hoạt động, chênh lệch áp suất tạo lực đẩy làm cánh van mở theo chiều mũi tên chỉ dẫn, cho phép không khí đi qua. Khi quạt dừng hoặc xuất hiện áp suất ngược, cánh van tự động đóng lại để hạn chế dòng khí quay ngược trong đường ống.
Trong hệ thống có nhiều quạt lắp song song, van NRD giúp hạn chế khí từ quạt đang hoạt động thổi ngược qua nhánh của quạt đang dừng.
Hướng dẫn chọn kích thước và lắp đặt
- Xác định đường kính ống: Đo đường kính danh nghĩa của ống gió hoặc cổ quạt tại vị trí lắp.
- Chọn đúng mã van: Đường kính danh nghĩa của van phải tương ứng với kích thước ống gió.
- Kiểm tra chiều dài lắp: Bảo đảm đủ khoảng trống cho toàn bộ chiều dài thân van.
- Xác định chiều gió: Lắp van theo đúng chiều mũi tên trên thân sản phẩm.
- Kiểm tra tư thế lắp: Bố trí đúng hướng trục và cánh van theo bản vẽ kỹ thuật để cánh đóng mở tự do.
- Kiểm tra sau lắp đặt: Bảo đảm cánh không bị kẹt, va chạm hoặc cản trở bởi vít và phụ kiện liên kết.
Ví dụ: Đường ống gió danh nghĩa Ø300 mm, chọn NRD-D300, có đường kính cổ Ø295 mm và chiều dài L350 mm.
Lưu ý: Van NRD dùng để kiểm soát chiều dòng khí, không thay thế van chặn lửa hoặc van ngăn khói trong hệ thống PCCC.
Đặt sản xuất tại ASIA GREEN
ASIA GREEN nhận sản xuất van gió một chiều tròn NRD theo đường kính, vật liệu, độ dày và yêu cầu kỹ thuật của từng công trình.
Liên hệ ASIA GREEN để nhận báo giá và tư vấn kỹ thuật.
