Cửa gió nan T cố định và tháo lắp

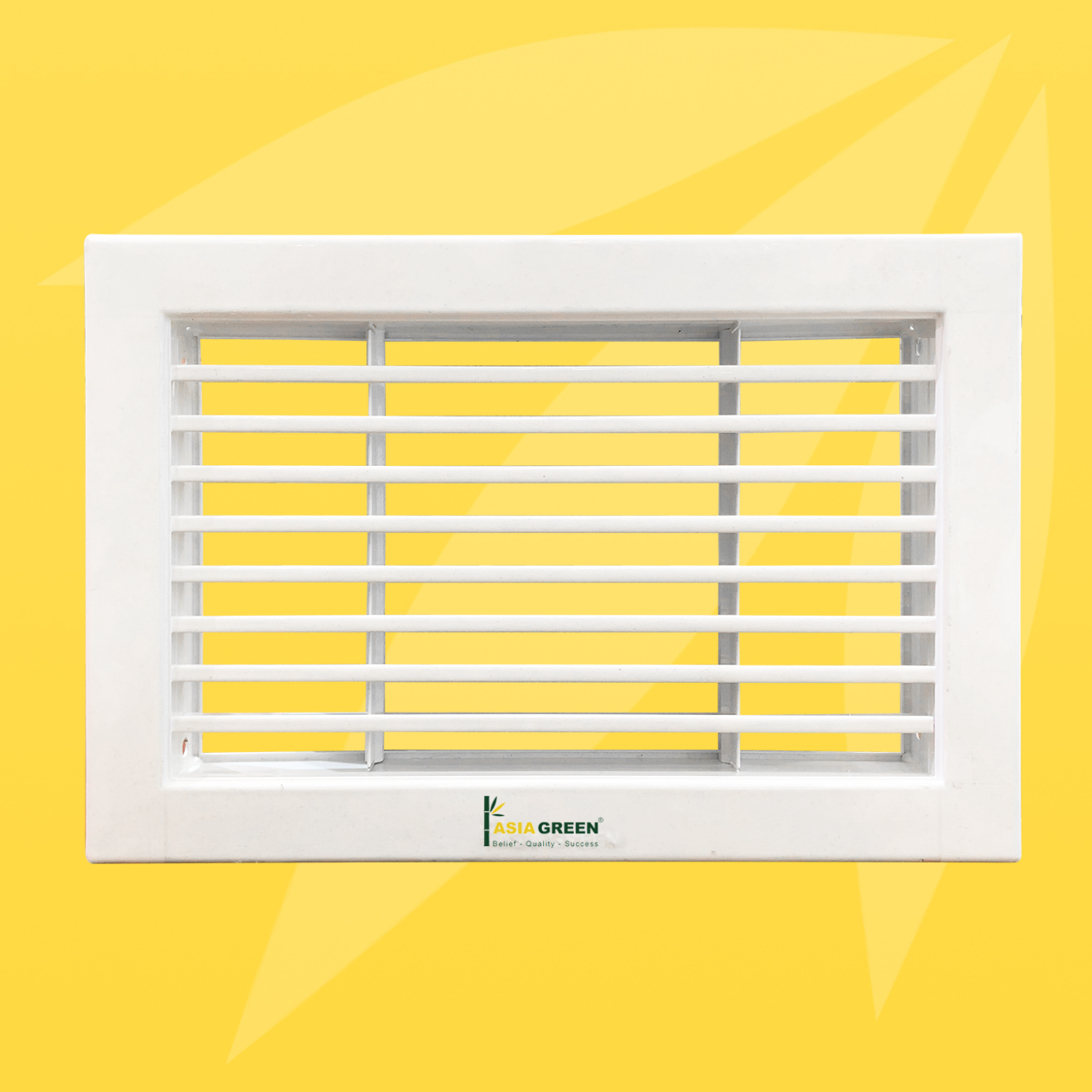

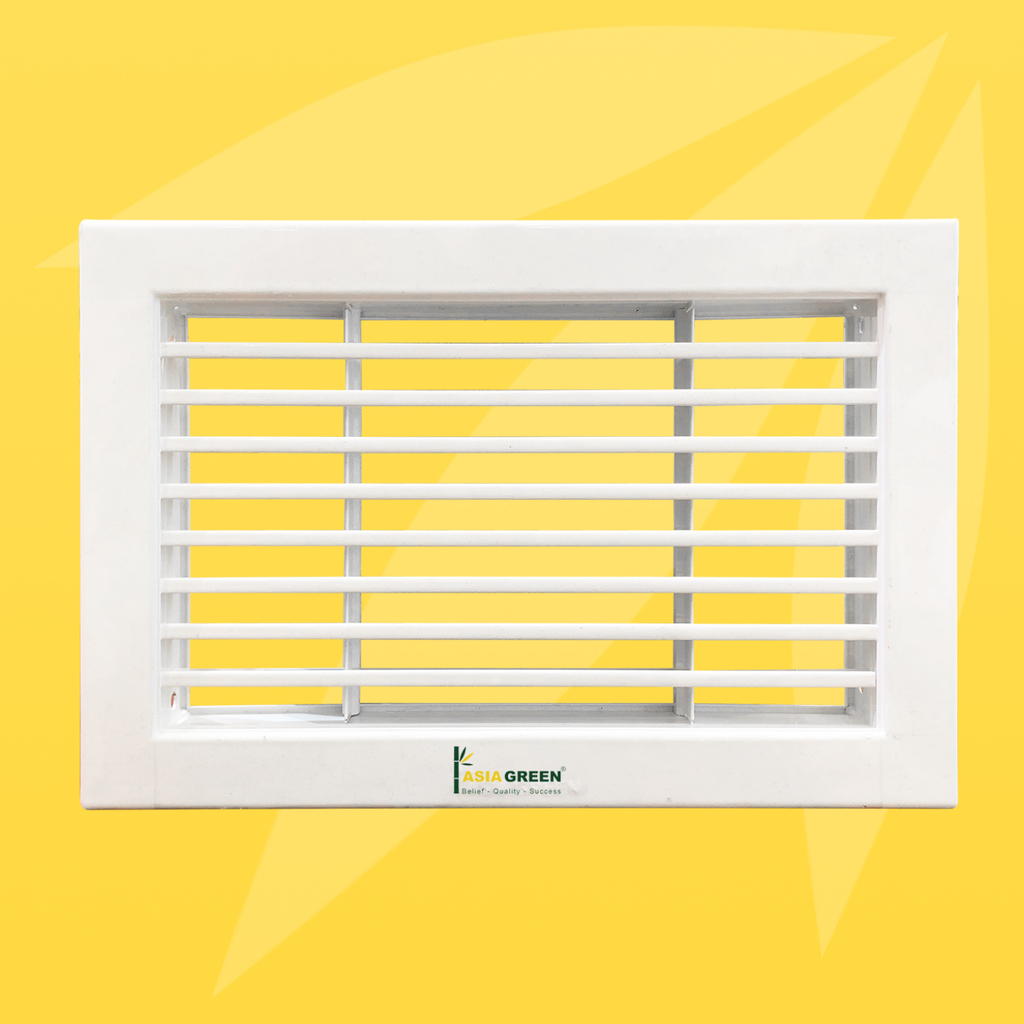

Cửa gió nan T ASIA GREEN, còn gọi là Linear Bar Ceiling Diffuser, được sản xuất từ nhôm định hình A6063-T5. Các nan chữ T bố trí song song tạo bề mặt hiện đại, chắc chắn và có diện tích thông thoáng hữu dụng khoảng 79%.
Sản phẩm phù hợp làm cửa cấp gió hoặc hồi gió, lắp trên trần giả, tường hay vách ngăn. Ngoài phiên bản cố định, cửa có thể thiết kế dạng tháo lắp với khung phụ, bản lề và chốt sập để thuận tiện vệ sinh, kiểm tra và bảo trì hệ thống phía sau.
Đặc điểm nổi bật

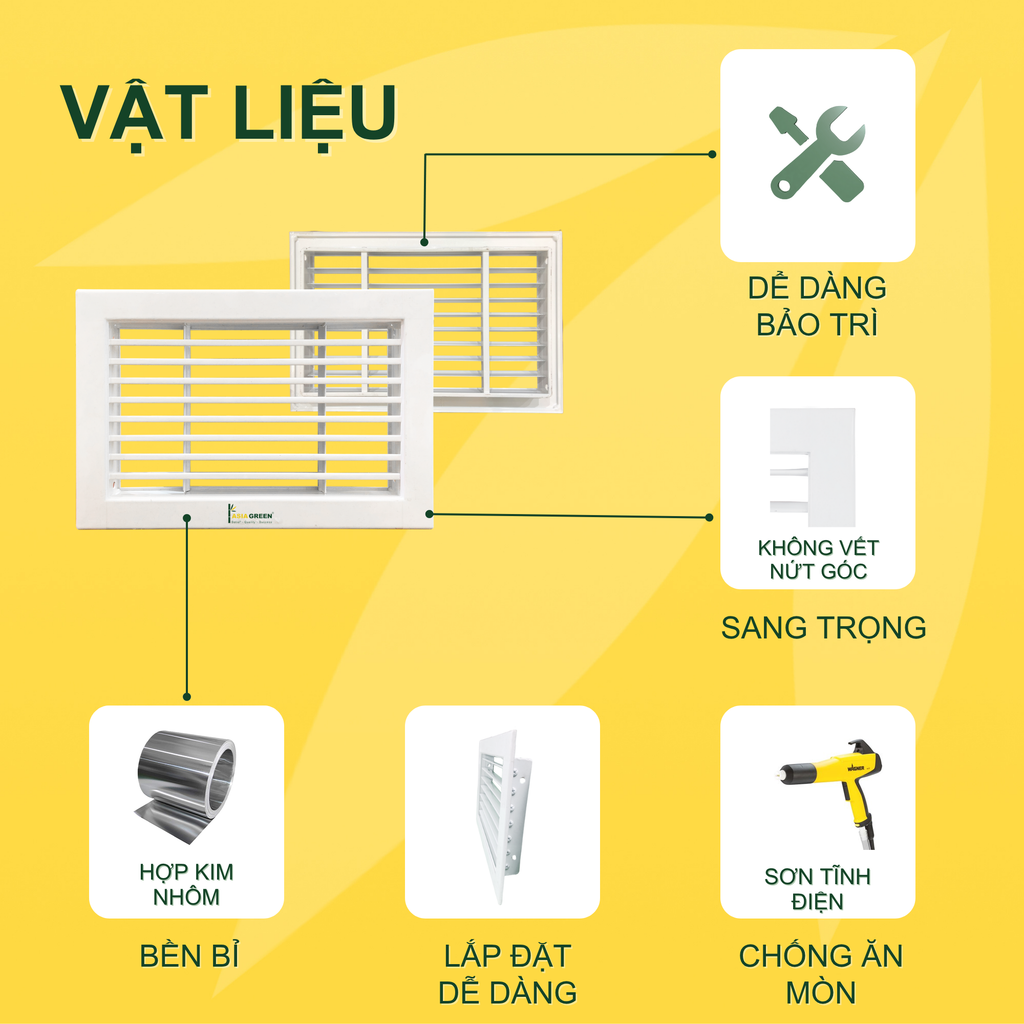

- Nhôm định hình A6063-T5 nhẹ, bền và chống ăn mòn.
- Nan chữ T bố trí song song, thiết kế thanh thoát và hiện đại.
- Diện tích thông thoáng hữu dụng khoảng 79%.
- Có phiên bản cố định hoặc tháo lắp.
- Có thể kết hợp van OBD, lưới lọc G2 và hộp gió.
- Sơn tĩnh điện RAL 9010, RAL 9016 hoặc màu theo yêu cầu.
- Có thể sản xuất dạng thẳng hoặc uốn cong theo thiết kế kiến trúc.
- Gia công theo kích thước và bản vẽ công trình.
Phân loại sản phẩm
- Cửa gió nan T cố định: Lõi nan được liên kết cố định với khung, phù hợp với vị trí không cần mở thường xuyên.
- Cửa gió nan T tháo lắp: Lõi nan có thể mở hoặc tháo khỏi khung phụ, thuận tiện vệ sinh lưới lọc và bảo trì thiết bị phía sau.

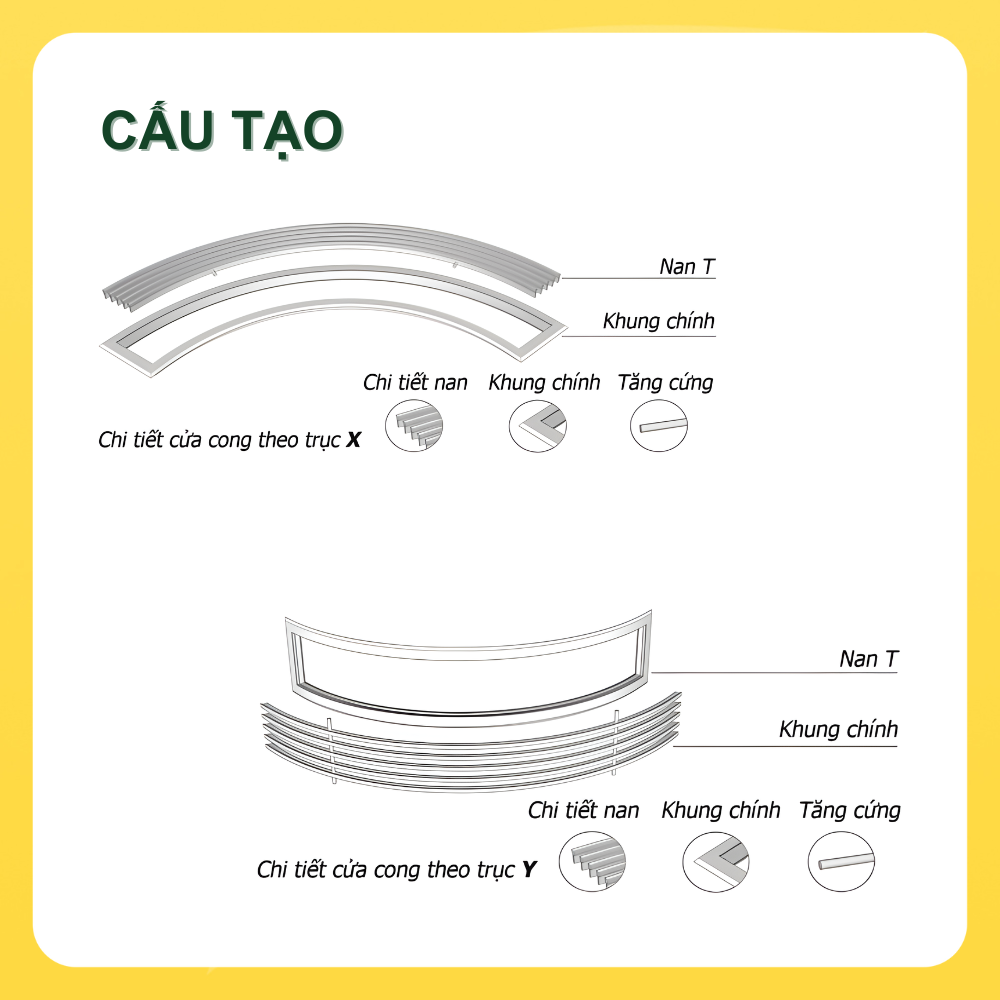

- Cửa gió nan T dạng cong: Được gia công theo bán kính và biên dạng kiến trúc, phù hợp với tường hoặc trần cong.
Ứng dụng
- Cửa cấp gió hoặc hồi gió trong hệ thống HVAC.

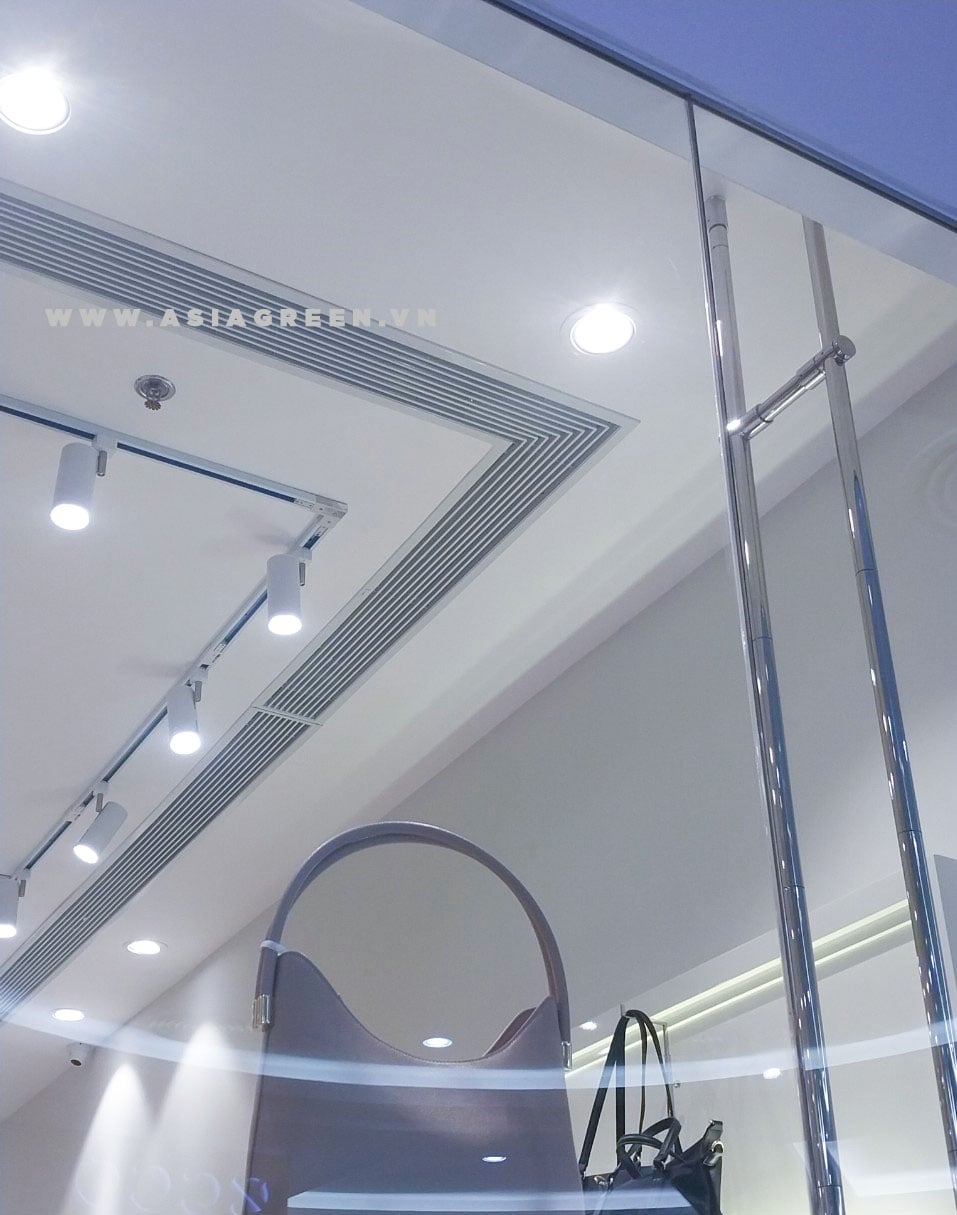

- Lắp trên trần giả, tường hoặc vách ngăn.
- Văn phòng, khách sạn, chung cư và trung tâm thương mại.
- Bệnh viện, trường học, nhà máy và nhà xưởng.
- Công trình có trần hoặc tường cong theo thiết kế kiến trúc.
Thông số kỹ thuật
| Vật liệu | Nhôm định hình A6063-T5 |
| Kiểu nan | Nan chữ T bố trí song song |
| Độ dày khung | Khoảng 1,0–1,2 mm |
| Độ dày nan | Khoảng 0,8–1,0 mm |
| Diện tích hữu dụng | Khoảng 79% |
| Phiên bản | Cố định, tháo lắp hoặc dạng cong |

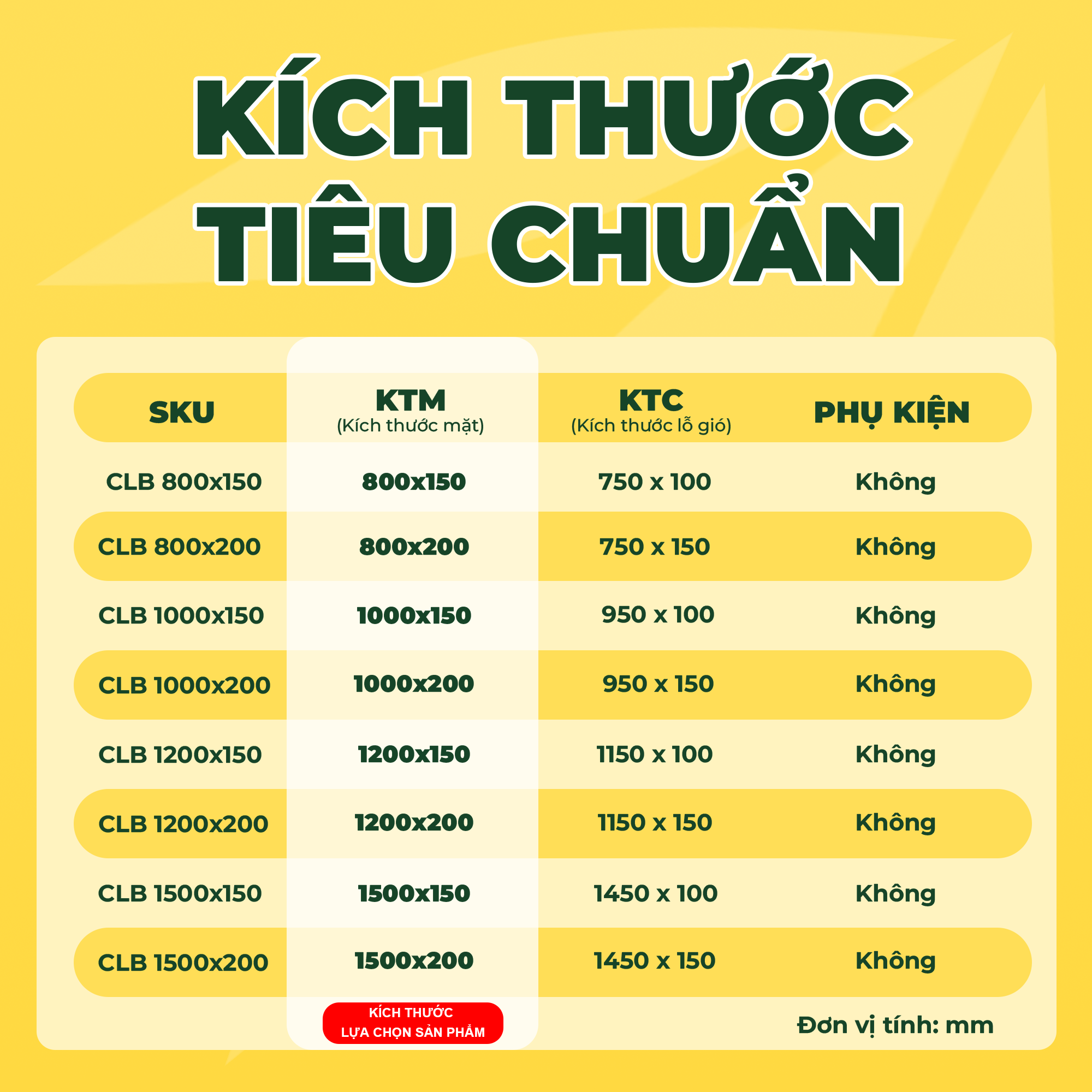

| Chiều dài tiêu chuẩn | 600, 800, 1.000 và 1.200 mm |
| Bề mặt | Sơn tĩnh điện RAL 9010, RAL 9016 hoặc theo yêu cầu |
| Phụ kiện tùy chọn | Van OBD, lưới lọc G2 và hộp gió |
| Kích thước | Sản xuất theo bản vẽ hoặc yêu cầu |
Độ dày, kích thước và cấu tạo cụ thể được xác nhận theo bản vẽ sản xuất của từng đơn hàng.

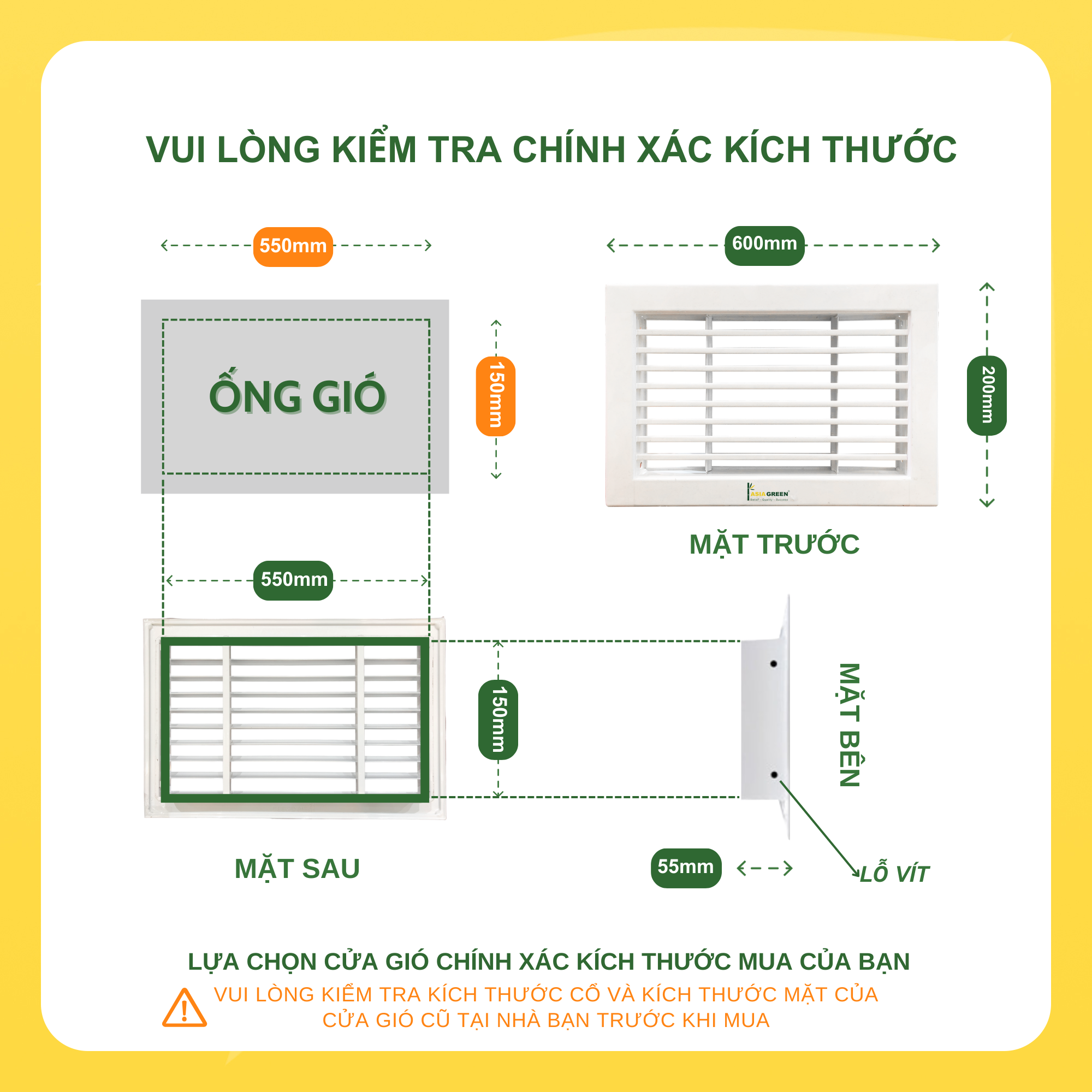

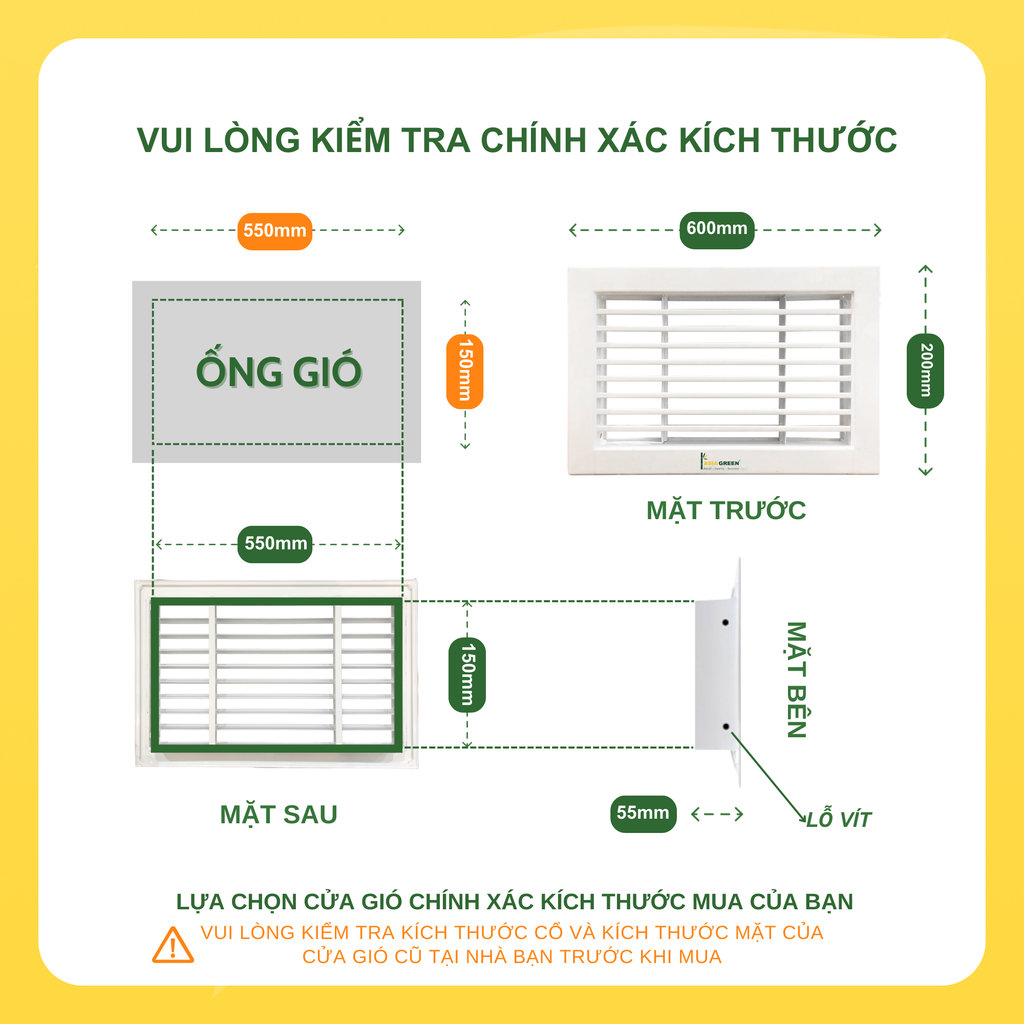

Kích thước tham khảo
Với kích thước mặt cửa là A × B:
| Kích thước mặt cửa | A × B |
| Kích thước cổ cửa | (A − 50) × (B − 50) mm |
| Kích thước hộp gió | (A − 40) × (B − 40) mm |
| Kích thước lỗ tường | (A − 30) × (B − 30) mm |
Hướng dẫn cách đo
- Đo chiều rộng và chiều cao ô chờ tại nhiều vị trí.
- Lấy kích thước nhỏ nhất nếu ô chờ không vuông hoặc không đồng đều.
- Ghi kích thước theo thứ tự rộng × cao, đơn vị mm.
- Ghi rõ số đo là kích thước mặt cửa, cổ cửa, hộp gió hay lỗ tường.
- Với cửa dạng cong, cần cung cấp bán kính, chiều dài cung và hướng cong.
- Gửi bản vẽ hoặc hình ảnh vị trí lắp đặt để ASIA GREEN kiểm tra trước khi sản xuất.
Ví dụ: Cửa có kích thước mặt A600 × B400 mm thì kích thước cổ tham khảo là 550 × 350 mm, kích thước hộp gió là 560 × 360 mm và kích thước lỗ tường là 570 × 370 mm.
Lưu ý: Không tự trừ hao kích thước khi chưa được bộ phận kỹ thuật ASIA GREEN xác nhận.
Đặt sản xuất tại ASIA GREEN
ASIA GREEN nhận sản xuất cửa gió nan T cố định, tháo lắp hoặc dạng cong theo kích thước, màu sắc, phụ kiện và số lượng của từng dự án.
Liên hệ ASIA GREEN để nhận báo giá và tư vấn kỹ thuật.
