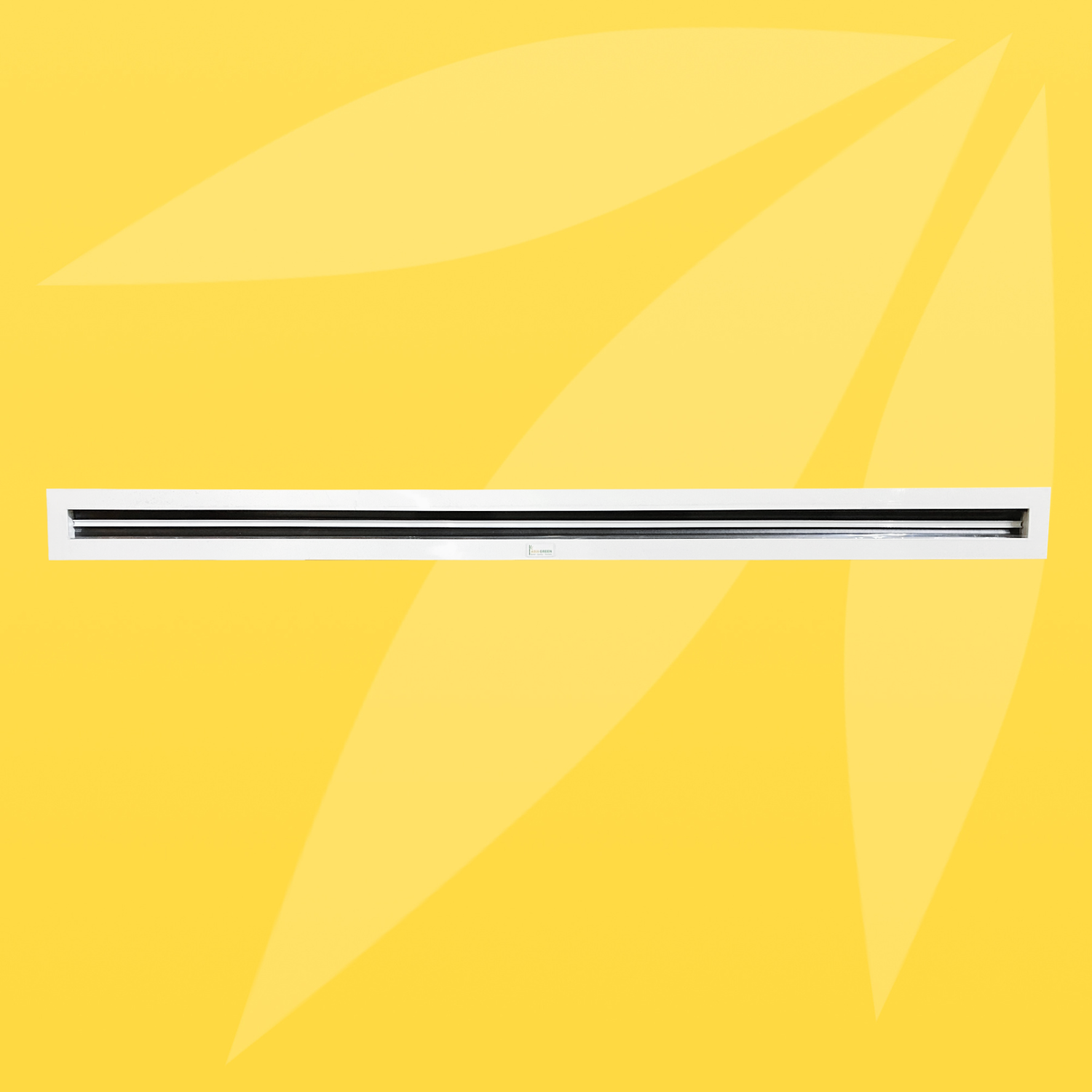

Cửa gió khe hẹp 1 slot

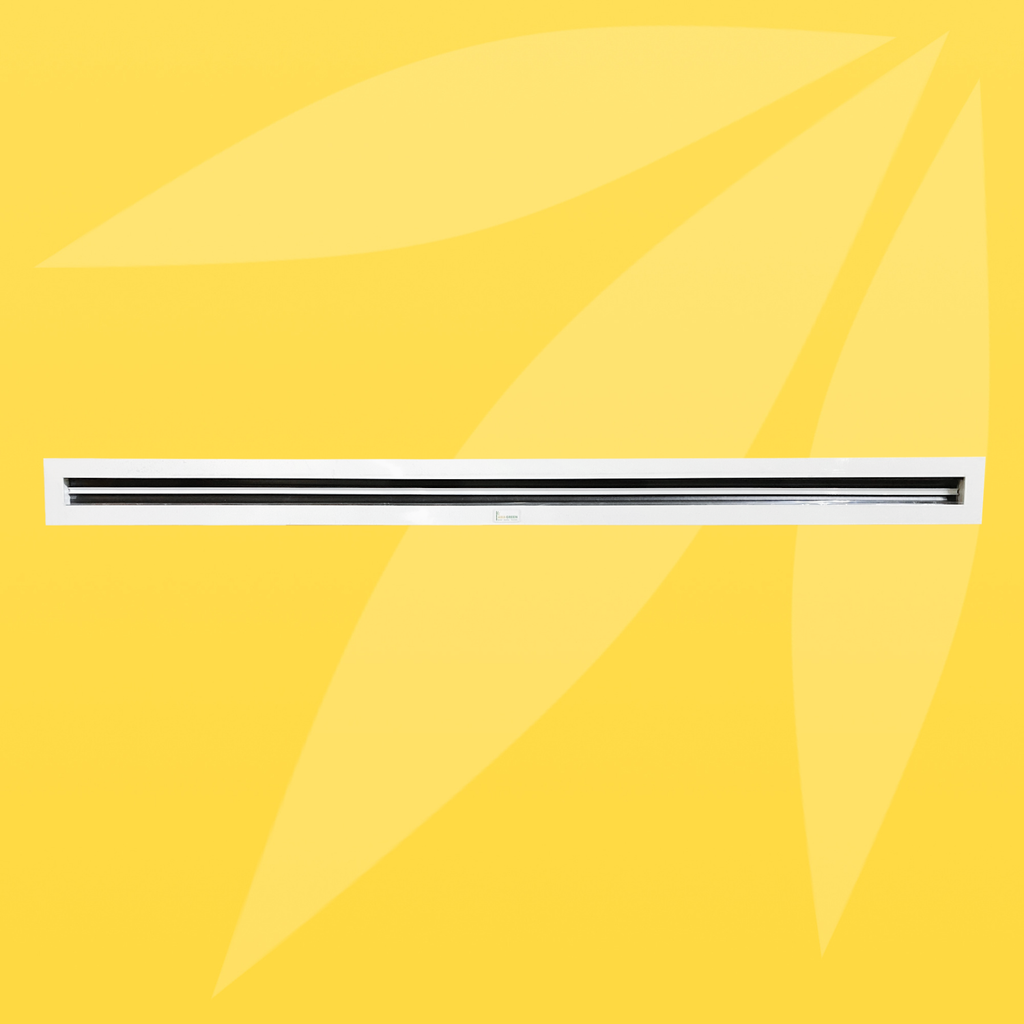

Cửa gió khe hẹp 1 slot ASIA GREEN, còn gọi là Linear Slot Diffuser, được sản xuất từ nhôm định hình A6063-T5. Thiết kế khe gió dài, thanh mảnh, phù hợp làm cửa cấp gió cho các công trình yêu cầu tính thẩm mỹ cao.

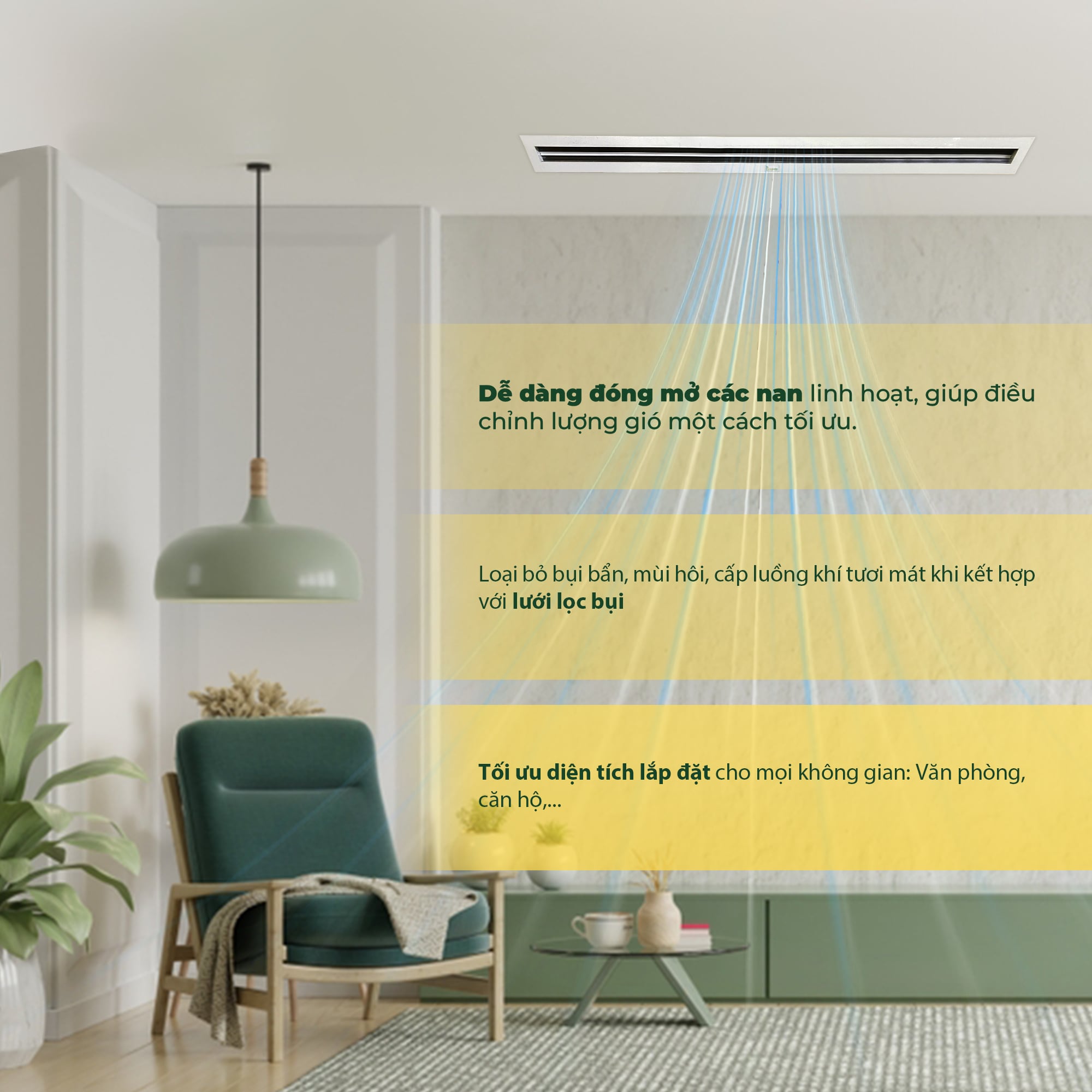

Bên trong khe gió có cánh chỉnh hướng độc lập, giúp điều chỉnh hướng thổi và lưu lượng không khí theo yêu cầu của hệ thống HVAC.
Đặc điểm nổi bật
- Thiết kế 1 khe gió hẹp, hiện đại và tối giản.
- Vật liệu nhôm định hình A6063-T5.
- Khung nhôm có độ dày tham khảo từ 1,2–1,5 mm.
- Nan nhôm có độ dày tham khảo từ 1,0–1,2 mm.

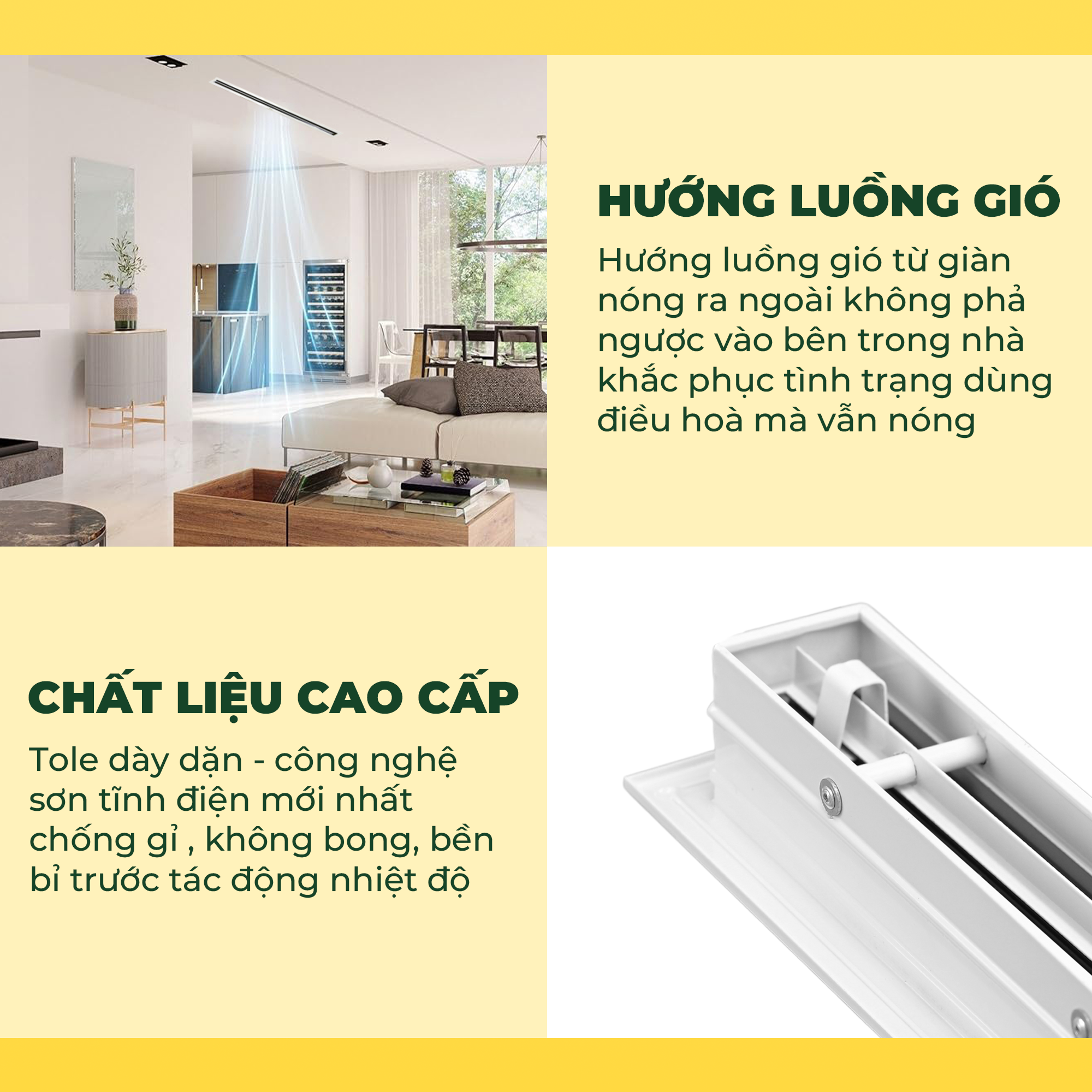

- Cánh chỉnh hướng gió hoạt động độc lập.
- Diện tích hữu dụng khoảng 40%.
- Sơn tĩnh điện RAL 9010, RAL 9016 hoặc màu theo yêu cầu.
- Gia công chiều dài theo bản vẽ công trình.

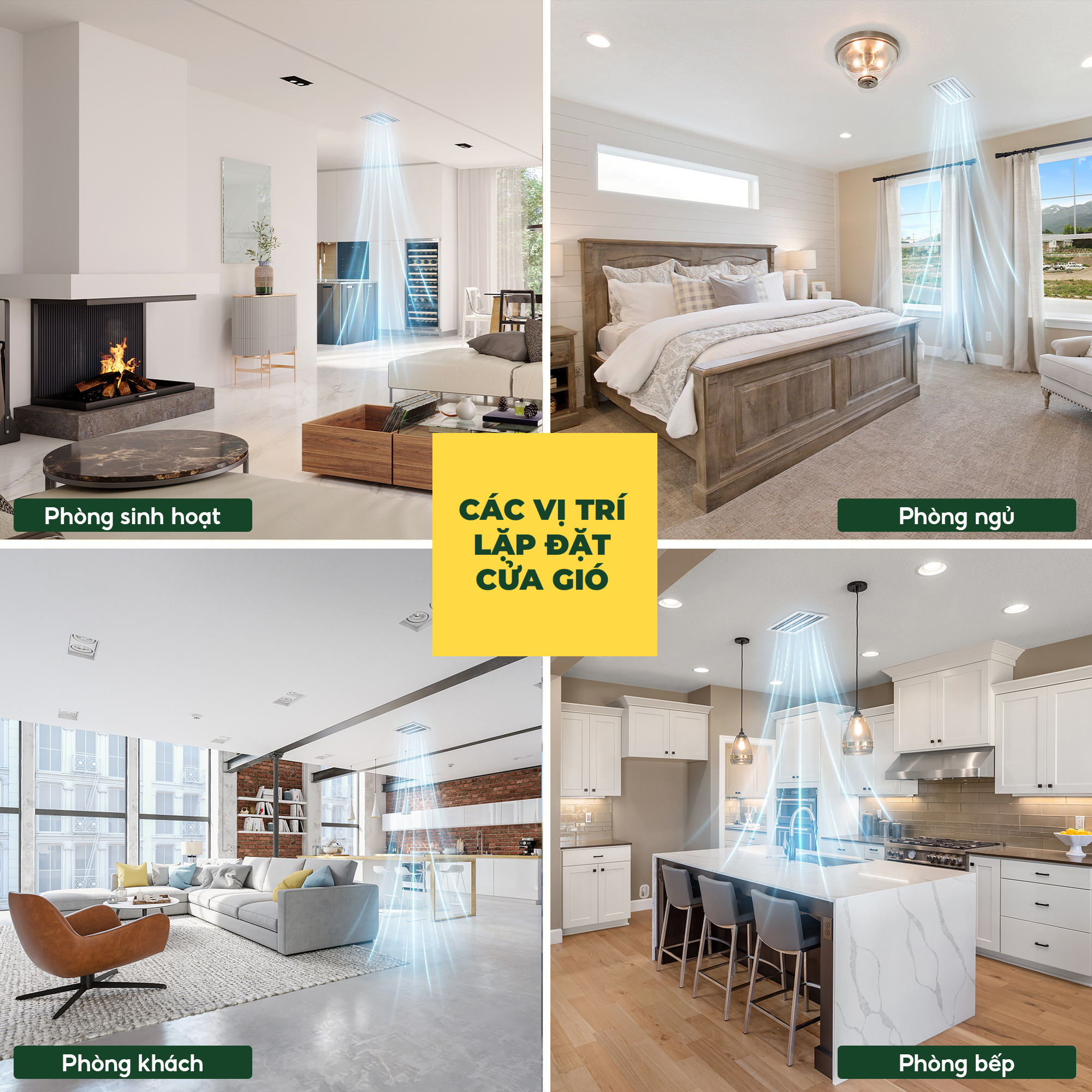

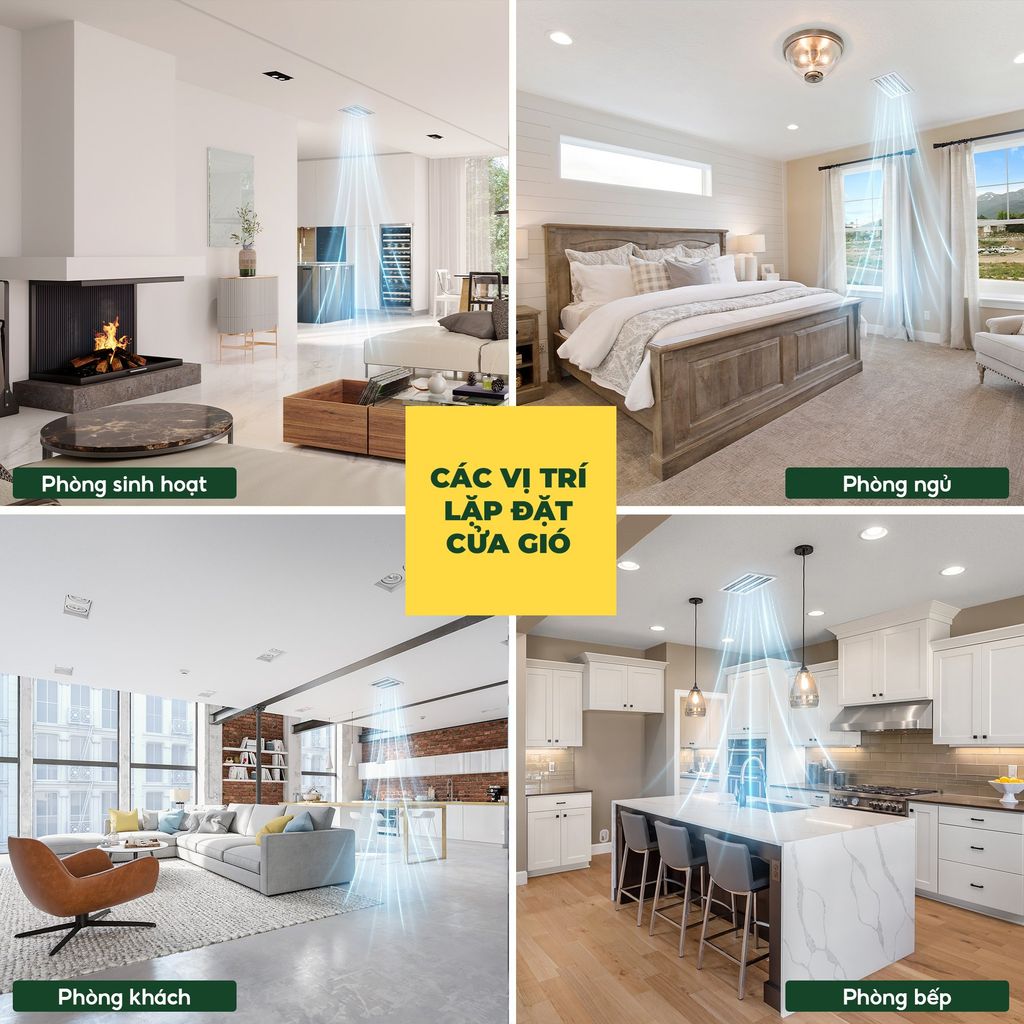

Vị trí lắp đặt
- Trần giả.
- Trần thạch cao giật cấp.
- Trên tường hoặc vách trang trí.
- Văn phòng, khách sạn, căn hộ và biệt thự.
- Trung tâm thương mại, showroom và khu nghỉ dưỡng.
Thông số kỹ thuật
| Vật liệu | Nhôm định hình A6063-T5 |
| Số khe | 1 slot – 1 khe gió |
| Kích thước cổ W | 50 mm |
| Độ dày khung | Khoảng 1,2–1,5 mm |
| Độ dày nan | Khoảng 1,0–1,2 mm |
| Diện tích hữu dụng | Khoảng 40% |
| Bề mặt | Sơn tĩnh điện RAL 9010, RAL 9016 hoặc theo yêu cầu |
| Chiều dài | Sản xuất theo kích thước hoặc bản vẽ |
| Phụ kiện tùy chọn | Van OBD, lưới lọc G2 và hộp gió |
| Mã sản phẩm | DLS – 1 Slot |
Độ dày và kích thước được xác nhận theo bản vẽ sản xuất của từng đơn hàng.

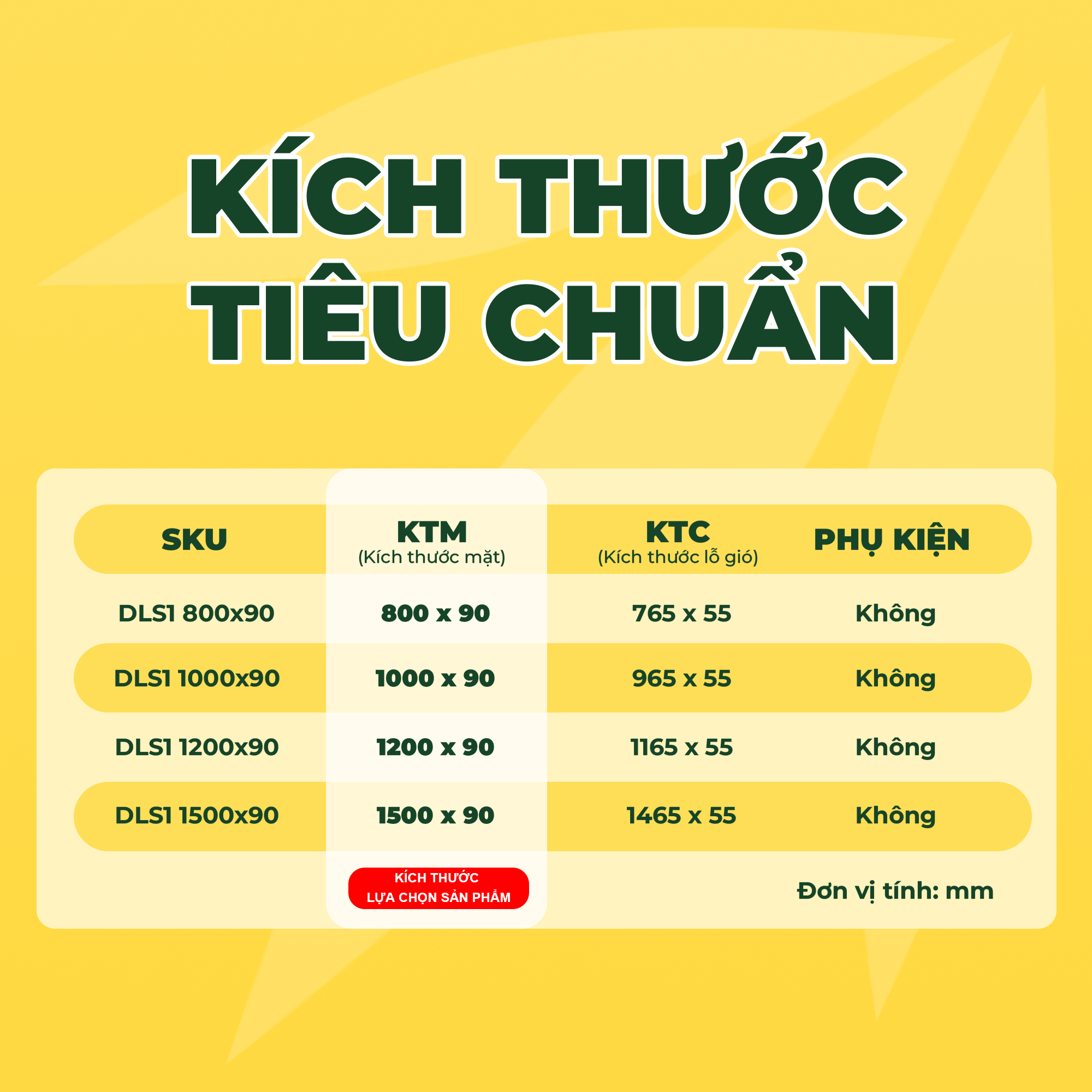

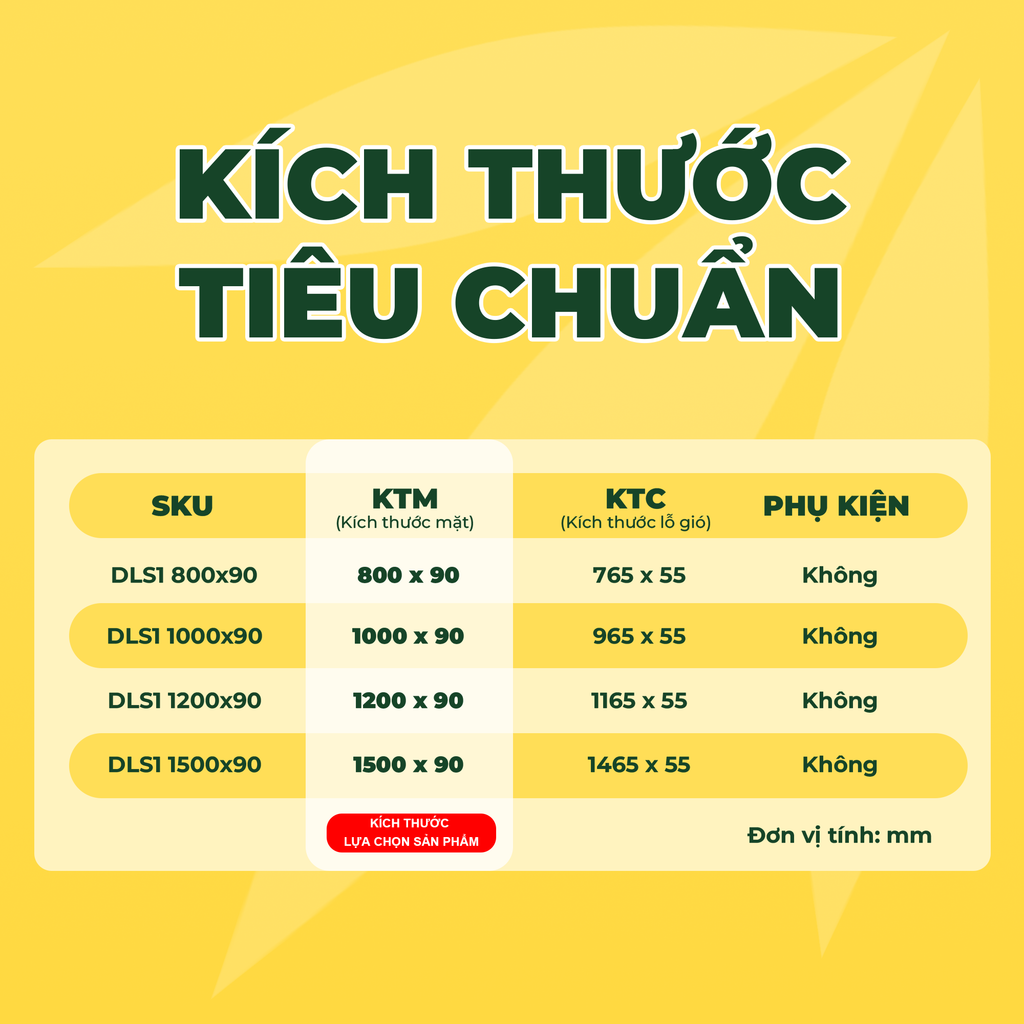

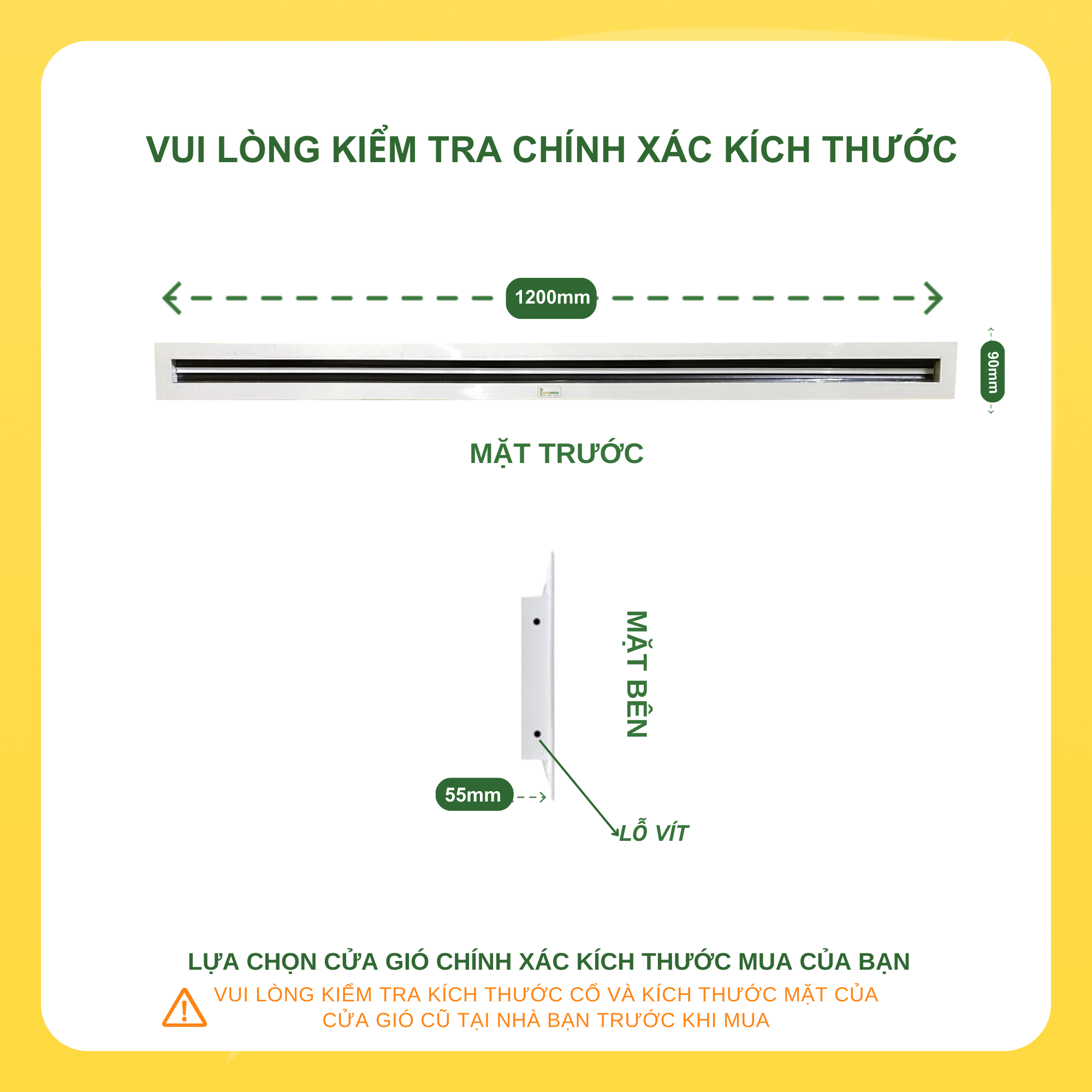

Kích thước tiêu chuẩn cửa gió 1 slot
Đối với cửa gió khe hẹp 1 slot, kích thước cổ tiêu chuẩn có chiều rộng W = 50 mm. Chiều dài L được sản xuất theo yêu cầu hoặc bản vẽ công trình.
Lưu ý: Các kích thước trên là thông số tiêu chuẩn tham khảo. Kích thước sản xuất thực tế cần được xác nhận theo bản vẽ và điều kiện lắp đặt của công trình.

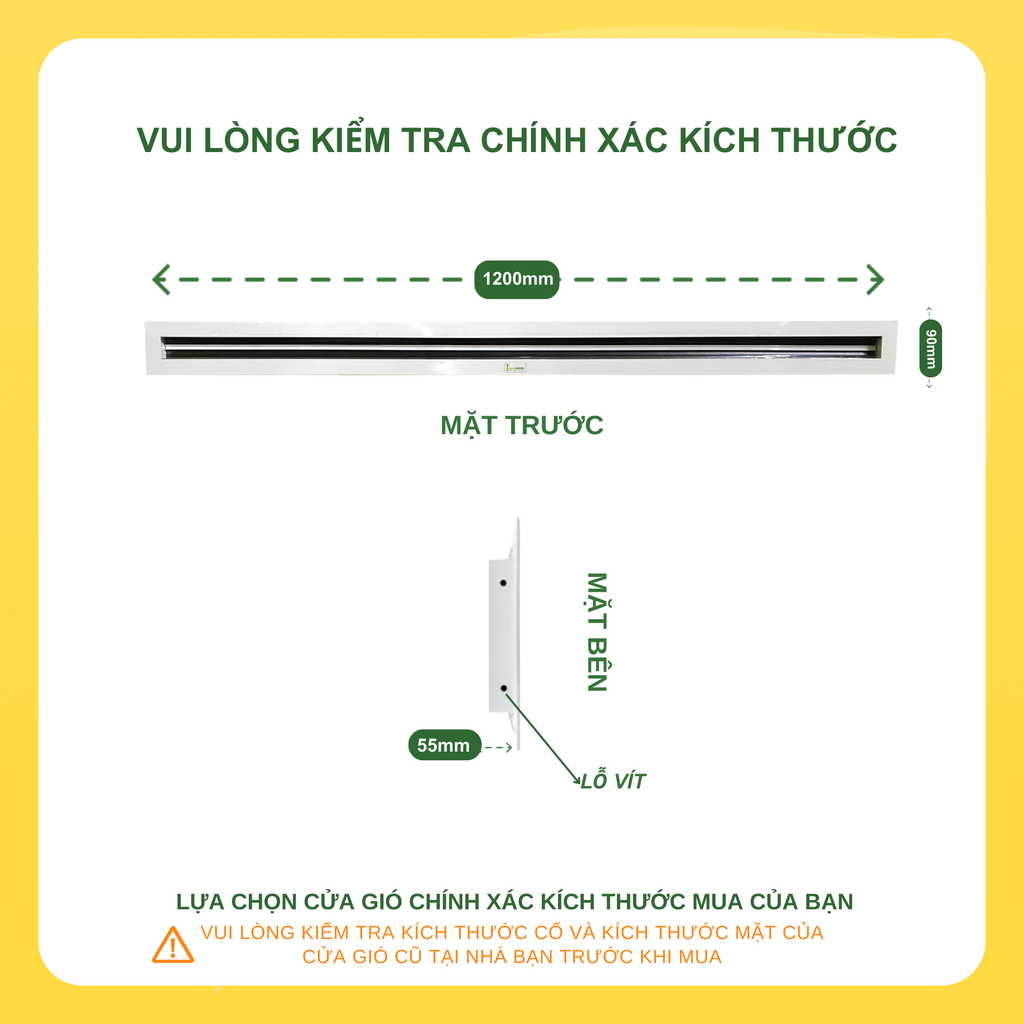

Hướng dẫn cách đo
- Đo chiều dài: Xác định chiều dài cần lắp đặt theo vị trí thực tế.
- Kiểm tra lỗ trần: Đo chiều dài, chiều rộng và lấy kích thước nhỏ nhất nếu ô chờ không đều.
- Kiểm tra chiều sâu: Bảo đảm đủ không gian lắp hộp gió và van OBD phía trên trần.
- Ghi rõ loại kích thước: Kích thước cổ cửa, kích thước mặt hoặc kích thước lỗ trần.
- Gửi bản vẽ: Cung cấp mặt bằng trần và vị trí đường ống để được kiểm tra trước khi sản xuất.
Ví dụ: Cửa gió 1 slot có kích thước cổ dài 1.000 mm sẽ có kích thước cổ là 1.000 × 50 mm, kích thước mặt tham khảo là 1.035 × 85 mm.
Lưu ý: Không tự trừ hao kích thước khi chưa thống nhất với bộ phận kỹ thuật ASIA GREEN.
Đặt sản xuất tại ASIA GREEN
ASIA GREEN nhận sản xuất cửa gió khe hẹp 1 slot theo chiều dài, màu sắc, phụ kiện và số lượng của từng dự án. Khách hàng vui lòng gửi kích thước hoặc bản vẽ để được tư vấn và báo giá chính xác.
Liên hệ ASIA GREEN để nhận báo giá và tư vấn kỹ thuật.
