Cửa gió khuếch tán tròn

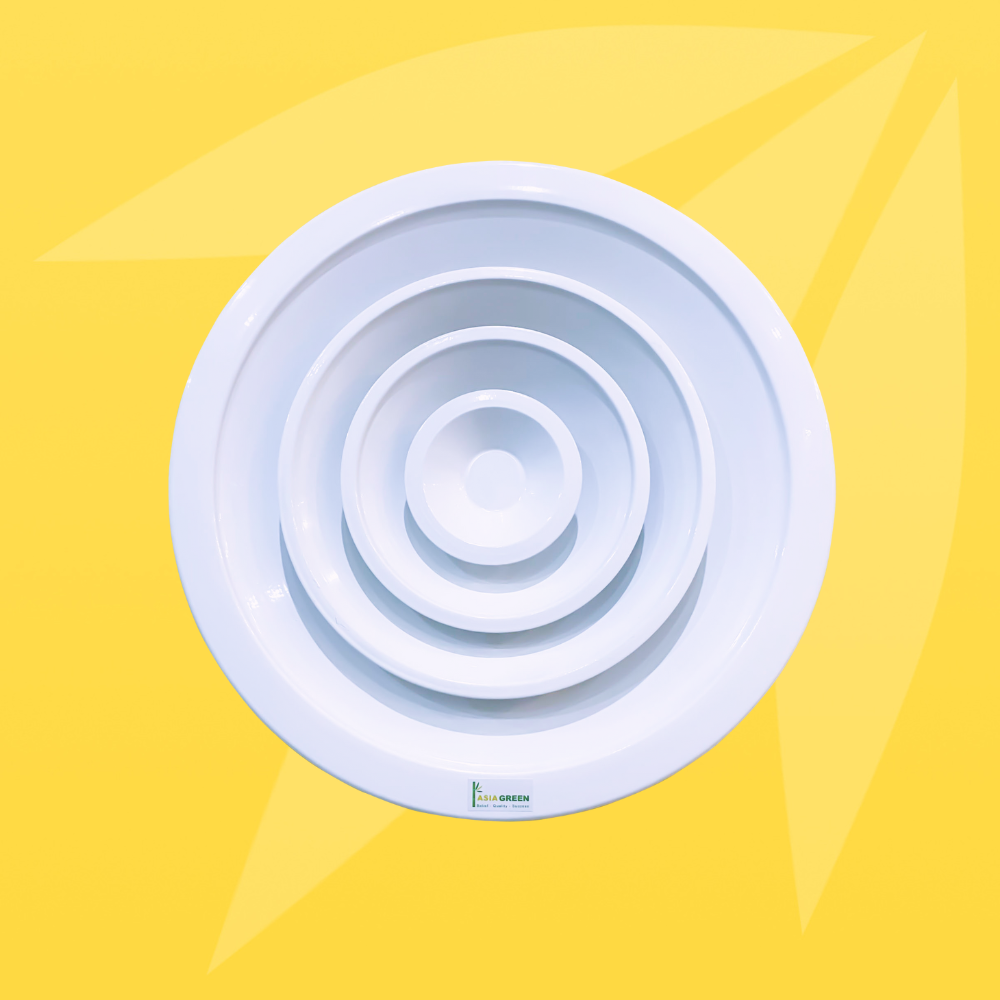

Cửa gió khuếch tán tròn ASIA GREEN, còn gọi là Round Ceiling Diffuser, được thiết kế để phân phối luồng gió đồng đều theo 360°. Sản phẩm thường dùng làm cửa cấp gió và lắp trên trần trong hệ thống điều hòa không khí, thông gió HVAC.

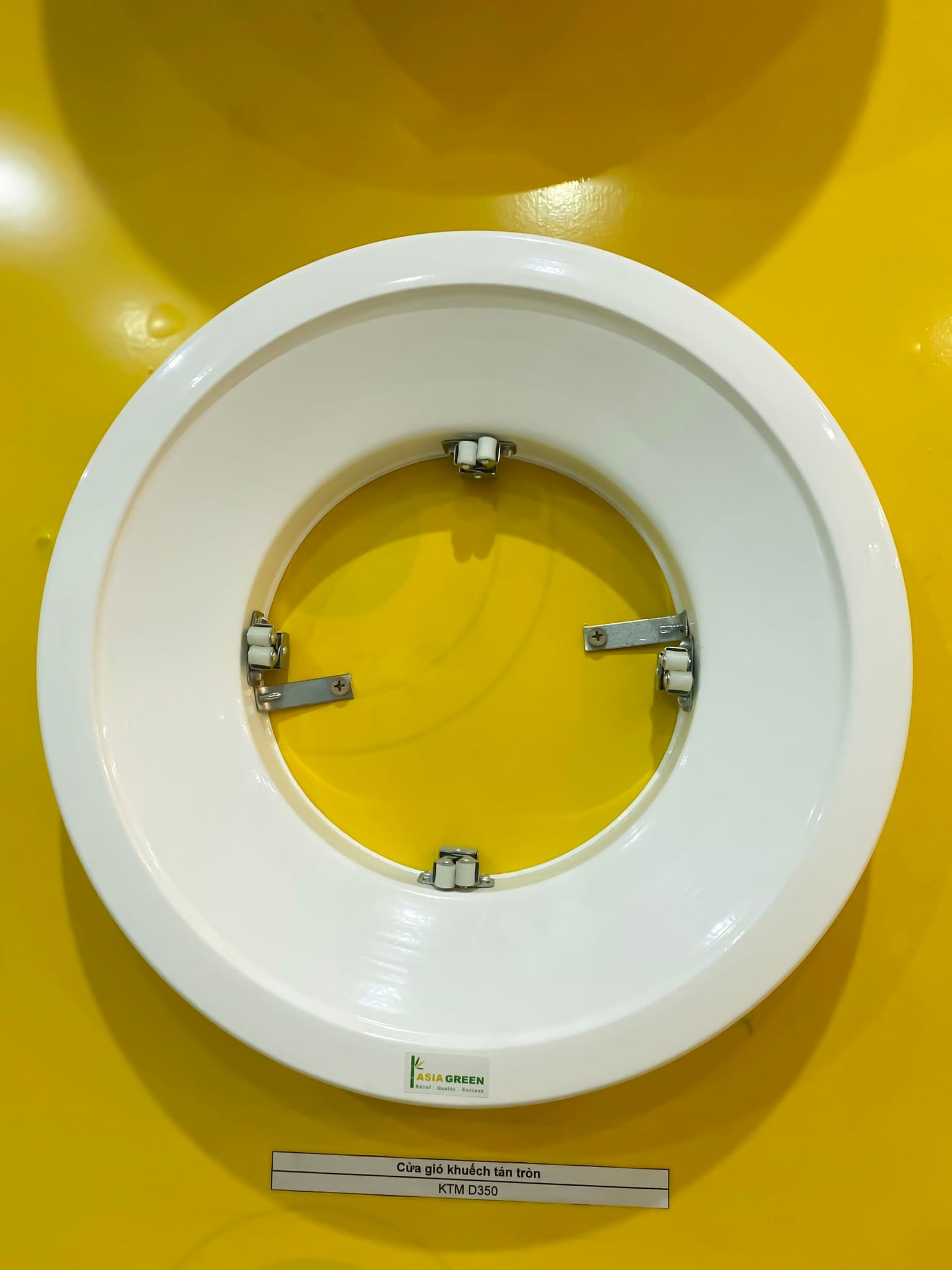

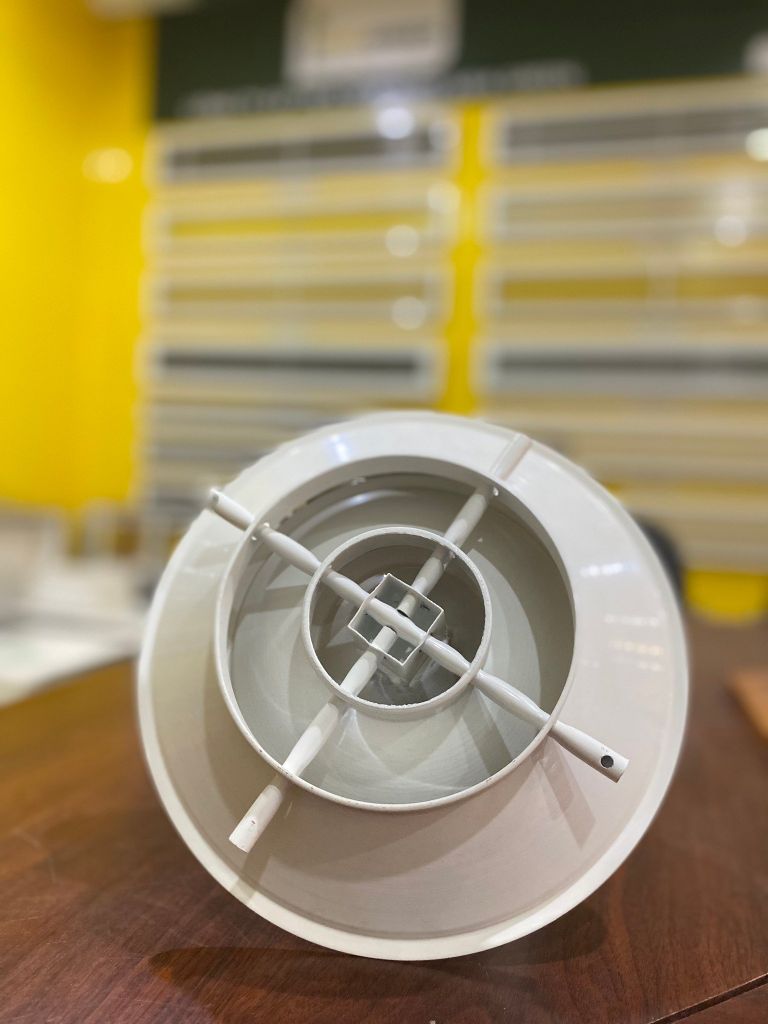

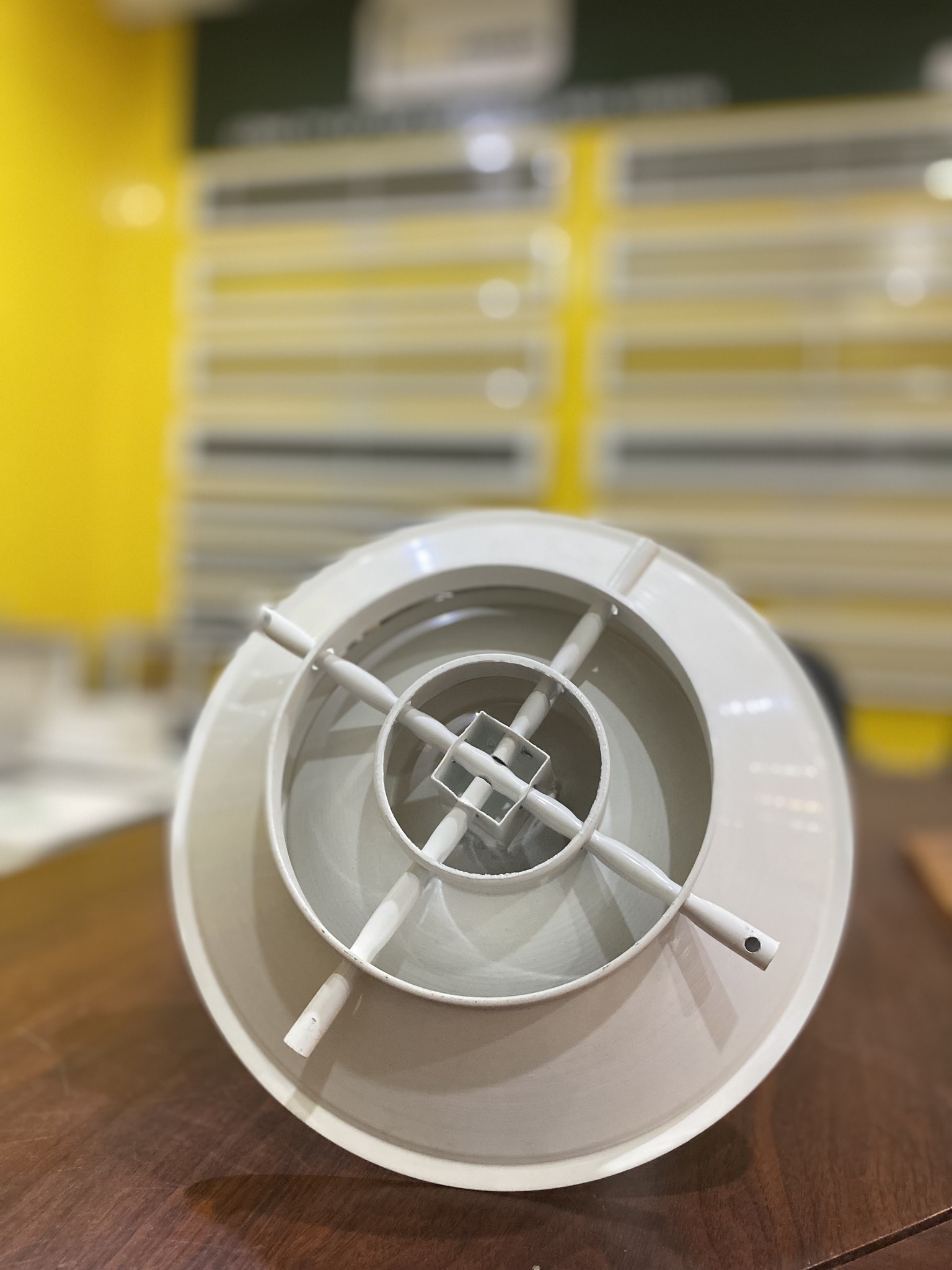

Lõi nan khuếch tán được liên kết với khung chính bằng cơ cấu chữ X và chốt tháo lắp, giúp tháo rời nhanh để vệ sinh, kiểm tra hoặc bảo trì thiết bị phía trên trần.
Đặc điểm nổi bật
- Khuếch tán luồng gió đồng đều theo 360°.
- Sản xuất từ nhôm A6063-T5 nhẹ, bền và chống ăn mòn.
- Thiết kế dạng tròn, phù hợp với nhiều phong cách trần nội thất.
- Lõi nan có thể tháo rời bằng cơ cấu chữ X và chốt lò xo.
- Có thể lắp sát trần hoặc lắp thả tự do.
- Kết hợp van cánh bướm, lưới lọc G2, G3 và hộp gió.
- Sơn tĩnh điện RAL 9010, RAL 9016 hoặc màu theo yêu cầu.
- Có nhiều kích thước tiêu chuẩn từ Ø200 đến Ø600 mm.
Ứng dụng
- Cửa cấp gió cho hệ thống điều hòa không khí và thông gió.

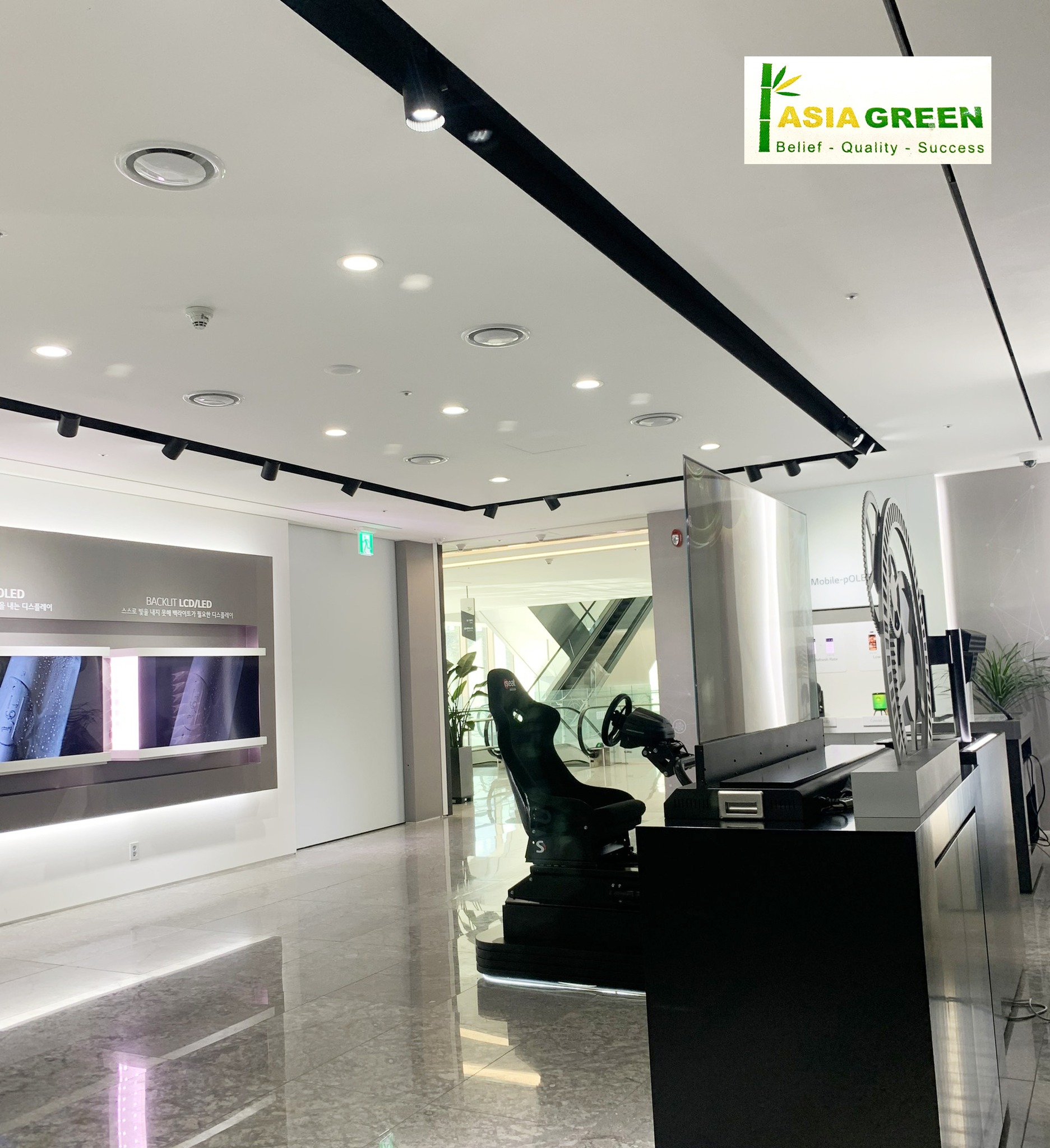

- Lắp trên trần thạch cao, trần kim loại hoặc trần bê tông.
- Văn phòng, khách sạn, chung cư và trung tâm thương mại.
- Bệnh viện, trường học, nhà hàng và khu vực công cộng.
- Các không gian cần phân phối gió đều theo mọi hướng.
Thông số sản phẩm
| Vật liệu | Nhôm A6063-T5 |
| Vật liệu khung | Nhôm định hình, dày khoảng 1,0–1,2 mm |
| Vật liệu nan | Nhôm dập kim, dày khoảng 0,8–1,0 mm |
| Hướng thổi | Khuếch tán đều 360° |
| Kiểu liên kết | Cơ cấu chữ X và chốt lò xo, cho phép tháo rời lõi nan |
| Chiều cao | Khoảng 65 mm |
| Màu sắc | Sơn tĩnh điện RAL 9010, RAL 9016 hoặc theo yêu cầu |
| Phụ kiện | Van cánh bướm, lưới lọc G2, G3 và hộp gió |
| Mã sản phẩm | RD ØD (mm) |
Thông số, cấu tạo và phụ kiện cụ thể được xác nhận theo bản vẽ kỹ thuật của từng đơn hàng.
Kích thước và lưu lượng tham khảo
| Mã sản phẩm | Kích thước mặt | Kích thước cổ | Chiều cao | Lưu lượng gió | Tầm thổi tối đa |
|---|---|---|---|---|---|
| RD 200 | Ø200 mm | Ø98 mm | 65 mm | 134 m³/h | 1,3 m |
| RD 250 | Ø250 mm | Ø98 mm | 65 mm | 134 m³/h | 1,3 m |
| RD 300 | Ø300 mm | Ø148 mm | 65 mm | 242 m³/h | 1,55 m |
| RD 350 | Ø350 mm | Ø198 mm | 65 mm | 359 m³/h | 1,8 m |
| RD 400 | Ø400 mm | Ø248 mm | 65 mm | 503 m³/h | 2,2 m |
| RD 450 | Ø450 mm | Ø298 mm | 65 mm | 665 m³/h | 2,4 m |
| RD 500 | Ø500 mm | Ø348 mm | 65 mm | 852 m³/h | 2,62 m |
| RD 550 | Ø550 mm | Ø398 mm | 65 mm | 1.058 m³/h | 2,8 m |
| RD 600 | Ø600 mm | Ø448 mm | 65 mm | 1.528 m³/h | 3,2 m |
Số liệu được lựa chọn tại vận tốc không khí khoảng 2,5 m/s và vận tốc ở khoảng cách thổi khoảng 0,25 m/s.
Quy cách kích thước
Với đường kính mặt cửa là ØA, kích thước kết nối tham khảo:
- Đường kính lỗ trần: ØD = ØA − 130 mm.
- Đường kính ống gió: ØC = ØA − 140 mm.
- Đường kính cổ cửa: ØB = ØA − 150 mm.
- Chiều cao tổng thể: khoảng 65 mm.
Hướng dẫn cách đo kích thước
- Đo đường kính lỗ trần: Đo theo ít nhất hai phương vuông góc và lấy số đo nhỏ nhất.
- Đo cổ kết nối: Xác định đường kính ngoài của cổ hộp gió hoặc ống gió tròn.
- Kiểm tra khoảng trống: Bảo đảm đủ chiều sâu để lắp cửa, hộp gió và van cánh bướm.
- Ghi rõ loại kích thước: Phân biệt đường kính mặt cửa, cổ cửa, ống gió và lỗ trần.
- Gửi bản vẽ hoặc hình ảnh: Giúp ASIA GREEN kiểm tra phương án trước khi sản xuất.
Ví dụ: Cửa RD 400 có đường kính mặt Ø400 mm, cổ cửa khoảng Ø248–250 mm, đường kính ống gió tham khảo Ø260 mm và lỗ trần khoảng Ø270 mm.
Lưu ý: Không tự trừ hao kích thước khi chưa được bộ phận kỹ thuật ASIA GREEN xác nhận.
Đặt sản xuất tại ASIA GREEN
ASIA GREEN nhận sản xuất cửa gió khuếch tán tròn theo kích thước, màu sắc, lưu lượng gió và phụ kiện của từng dự án.
Liên hệ ASIA GREEN để nhận báo giá và tư vấn kỹ thuật.
