Canvas PVC

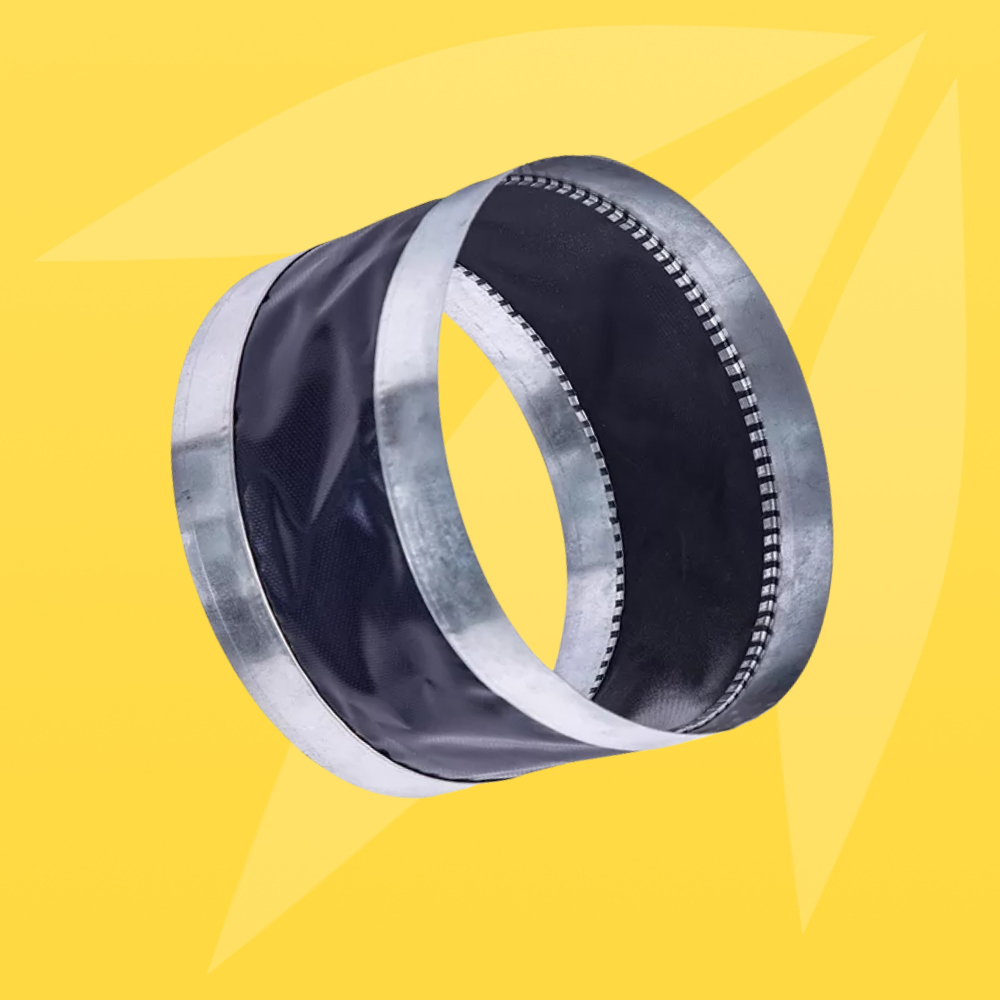

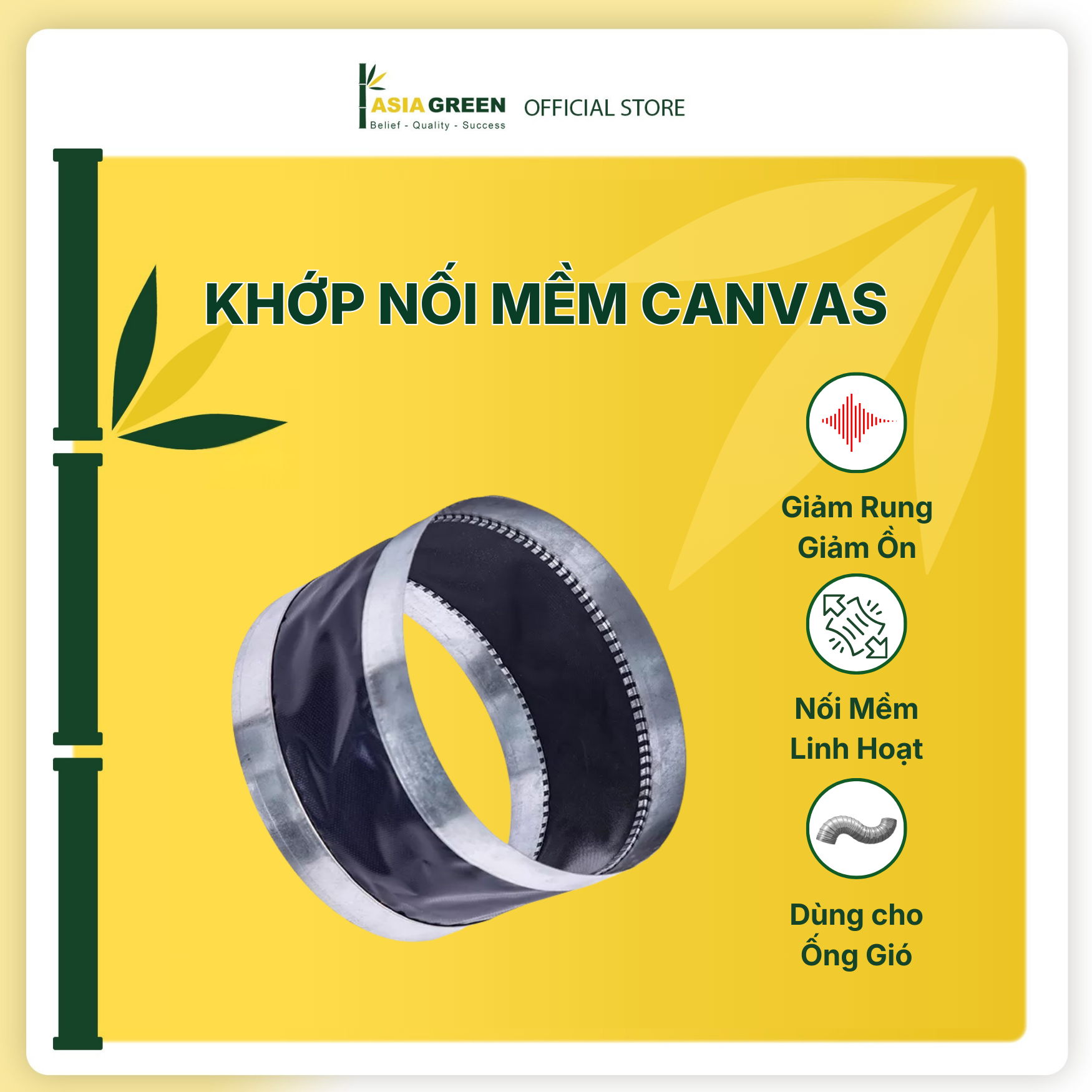

Canvas PVC tròn ASIA GREEN là khớp nối mềm được cắt và may thành vòng tròn theo đường kính D, dùng để kết nối quạt, thiết bị HVAC với hệ thống ống gió tròn.
Sản phẩm giúp hạn chế truyền rung động, giảm tiếng ồn và bù sai lệch nhỏ tại vị trí liên kết giữa thiết bị và đường ống.
Đặc điểm nổi bật
- Cắt may dạng tròn theo đường kính D yêu cầu.
- Vải Polyester phủ PVC mềm dẻo và chống thấm.
- Hai mép tôn mạ kẽm giúp liên kết chắc chắn với ống gió.
- Hỗ trợ giảm rung và hạn chế truyền tiếng ồn.
- Phù hợp với nhiều kích thước ống gió tròn.
- Dễ lắp đặt bằng đai siết, vít hoặc liên kết theo thiết kế.
- Sản xuất theo bản vẽ và yêu cầu kỹ thuật của công trình.
Ứng dụng
- Kết nối mềm giữa quạt và ống gió tròn.
- Lắp trước hoặc sau quạt cấp gió, quạt hút và quạt thông gió.
- Kết nối thiết bị AHU, FCU và các thiết bị HVAC.
- Hạn chế rung động truyền từ thiết bị sang đường ống.
- Sử dụng tại nhà máy, nhà xưởng, tòa nhà và trung tâm thương mại.
Thông số sản phẩm
| Vật liệu mềm | Vải Polyester phủ PVC |
| Vật liệu mép nối | Tôn mạ kẽm |
| Hình dạng | Dạng tròn, cắt may khép kín |
| Đường kính | Sản xuất theo đường kính D yêu cầu |
| Chiều dài | Theo bản vẽ |
| Nhiệt độ làm việc tham khảo | Khoảng −20°C đến +80°C |
| Phương thức liên kết | Đai siết, vít, đinh rút hoặc theo thiết kế |
Vật liệu, độ dày, khổ canvas và chiều dài thành phẩm được xác nhận theo yêu cầu kỹ thuật của từng đơn hàng.
Quy cách chiều dài Canvas
Chiều dài tổng của Canvas được ký hiệu là L, gồm hai phần mép tôn và phần bạt mềm ở giữa:
L = Tôn đầu 1 + Bạt Canvas + Tôn đầu 2
| Chiều dài tổng | Quy cách cấu tạo |
| L150 mm | Tôn 45 mm + Bạt 60 mm + Tôn 45 mm |
| L190 mm | Tôn 45 mm + Bạt 100 mm + Tôn 45 mm |
| Theo yêu cầu | Điều chỉnh chiều rộng phần tôn và phần bạt theo bản vẽ |
Ví dụ quy cách: Canvas tròn D300 × L150 mm – Tôn 45 + Bạt 60 + Tôn 45 mm.
Hướng dẫn đo kích thước
- Đo đường kính D: Xác định đường kính ngoài của cổ quạt hoặc ống gió tại vị trí kết nối.
- Đo chiều dài L: Xác định khoảng cách cần lắp khớp nối mềm.
- Xác định kiểu liên kết: Chọn đai siết, vít, đinh rút hoặc phương án theo bản vẽ.
- Kiểm tra vị trí lắp: Bảo đảm canvas không bị kéo căng, xoắn hoặc chạm vào chi tiết chuyển động.
- Gửi bản vẽ: Cung cấp đường kính D, chiều dài L và hình ảnh vị trí lắp để ASIA GREEN kiểm tra.
Ví dụ: Ống gió có đường kính ngoài 300 mm, chiều dài khớp nối 150 mm, ghi thông tin: Canvas PVC tròn D300 × L150 mm.
Lưu ý: Canvas cần được lắp chùng nhẹ để hấp thụ rung động hiệu quả. Không tự cộng hoặc trừ dung sai khi chưa được bộ phận kỹ thuật ASIA GREEN xác nhận.
Đặt sản xuất tại ASIA GREEN
ASIA GREEN nhận cắt may canvas PVC dạng tròn theo đường kính D, chiều dài L, vật liệu và yêu cầu kết nối của từng công trình.
Liên hệ ASIA GREEN để nhận báo giá và tư vấn kỹ thuật.
