Trong bối cảnh đô thị hóa nhanh chóng, các tòa nhà cao tầng và khu phức hợp hiện đại ngày càng trở nên phổ biến. Cùng với sự phát triển đó là yêu cầu ngày càng cao về an toàn phòng cháy chữa cháy (PCCC), đặc biệt là việc kiểm soát khói và đảm bảo lối thoát hiểm an toàn cho con người. Hệ thống PCCC không chỉ dừng lại ở báo cháy, chữa cháy mà còn bao gồm các giải pháp kiểm soát luồng không khí và ngăn khói lan vào các khu vực thoát hiểm. Trong đó, Van bù áp chống tụ khói (Smoke Actuated Fire Damper - SAFD) hay còn được gọi là Van bù khí hành lang (CPRD), đóng vai trò là một "mắt xích" thầm lặng nhưng cực kỳ quan trọng, đảm bảo hiệu quả ngăn chặn cháy, cách nhiệt và bù khí cho an toàn thoát hiểm toàn diện.

Van Bù Áp Chống Tụ Khói (SAFD/CPRD) Là Gì và Tại Sao Lại Cần Thiết?

Van bù áp chống tụ khói (SAFD), hay còn gọi là Van bù khí hành lang (CPRD), là một thiết bị chuyên dụng trong hệ thống PCCC, có chức năng kép quan trọng: ngăn cháy, cách nhiệt và cấp bù khí (bù oxy) cho hệ thống hút khói. Đây là một khái niệm chuyên sâu và cần được hiểu đúng để đảm bảo an toàn tối đa cho tòa nhà.

• Phân biệt rõ ràng: SAFD/CPRD không phải là van xả áp đơn thuần cho buồng thang (thường là Pressure Relief Damper - PRD) mà là một van có tính năng đa dạng, đặc biệt quan trọng cho khu vực hành lang.

• Nguyên lý hoạt động kép:

  1. Ngăn cháy và cách nhiệt: Khi có cháy, van hoạt động để ngăn chặn sự lan tỏa của lửa và khói qua đường ống, đồng thời cách nhiệt cho khu vực đó.

  2. Cấp bù khí (bù oxy) cho hệ thống hút khói: Đây là vai trò then chốt và ít được biết đến hơn. Trong tình huống cháy, hệ thống hút khói trong hành lang sẽ hoạt động để loại bỏ khói. Tuy nhiên, nếu hệ thống hút khói quá mạnh, hoặc người thoát nạn chưa kịp di chuyển vào buồng thang (nơi đã được tăng áp suất và có không khí sạch), việc hút khói có thể làm thiếu hụt oxy nghiêm trọng trong hành lang, gây nguy cơ ngạt thở cho người thoát nạn. Lúc này, SAFD/CPRD sẽ tự động mở để kéo không khí sạch từ buồng thang thoát hiểm (nơi có áp suất dương và không khí sạch được bơm vào) vào BÙ LẠI lượng oxy bị hút thiếu hụt trong hành lang. Van hoạt động hoàn toàn tự động theo nguyên lý điều khiển bằng động cơ.

• Giải quyết rủi ro ngạt thở: SAFD/CPRD trực tiếp giải quyết nguy cơ ngạt thở trong hành lang, giúp người thoát nạn có đủ thời gian và dưỡng khí để di chuyển an toàn từ khu vực cháy qua hành lang và vào buồng thang thoát hiểm.

Tầm Quan Trọng Cốt Lõi Của SAFD/CPRD Trong PCCC Tòa Nhà Hiện Đại

SAFD/CPRD không chỉ là một thiết bị đơn lẻ mà là một thành phần không thể thiếu, đóng vai trò cốt lõi trong chiến lược PCCC tổng thể của tòa nhà:

• Bảo vệ tính mạng con người: Vai trò quan trọng nhất là đảm bảo người thoát nạn có đủ oxy trong hành lang, ngăn ngừa tình trạng ngạt thở khi hệ thống hút khói hoạt động mạnh. Đồng thời, van giúp ngăn chặn lửa và khói lan nhanh, bảo vệ lối thoát hiểm.

• Hiệu quả kiểm soát khói tổng thể: Việc cấp bù khí giúp hệ thống hút khói hoạt động tối ưu mà không gây ra tình trạng thiếu oxy nguy hiểm, từ đó kiểm soát hiệu quả sự lây lan của khói.

• Bảo vệ tài sản và cấu trúc tòa nhà: Bằng cách ngăn chặn sự lan tỏa của lửa và khói, SAFD/CPRD giúp giảm thiểu thiệt hại cho cấu trúc và tài sản.

• Tuân thủ các tiêu chuẩn PCCC Việt Nam và Quốc tế:

  • Sản phẩm này cần tuân thủ QCVN 06:2021/BXD – Quy chuẩn kỹ thuật quốc gia về an toàn cháy cho nhà và công trình, đặc biệt liên quan đến việc kiểm soát khói và đảm bảo lối thoát hiểm an toàn.

  • Các chứng nhận an toàn cho van chặn lửa/khói như UL 555 và UL 555S là bắt buộc, minh chứng cho khả năng ngăn cháy và kiểm soát khói hiệu quả.

Cấu Tạo, Ứng Dụng và Tiêu Chuẩn Kỹ Thuật Cho SAFD/CPRD

Để hiểu rõ hơn về SAFD/CPRD, chúng ta cần tìm hiểu về cấu tạo, ứng dụng và các tiêu chuẩn kỹ thuật mà một sản phẩm chất lượng cần tuân thủ.

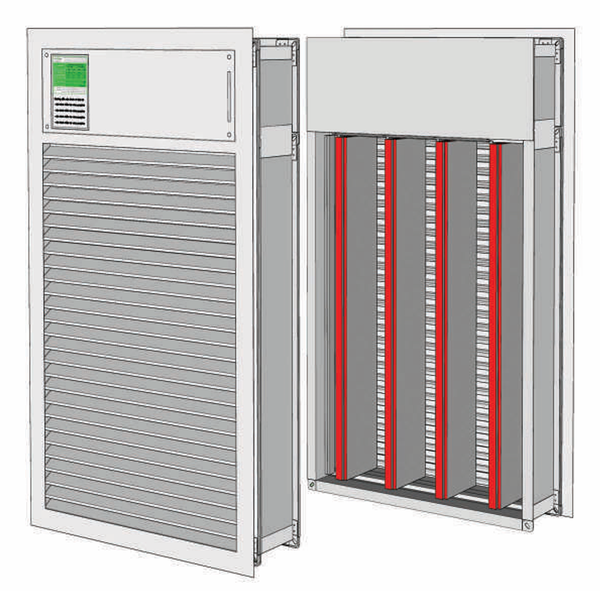

1. Cấu Tạo và Cơ Chế Hoạt Động

Van bù áp chống tụ khói (SAFD/CPRD) có cấu tạo đặc biệt để thực hiện chức năng kép:

• Thân và cánh van: Được làm từ tổ hợp vật liệu dày 11.15mm, bao gồm 01 lớp tấm chống cháy KHS.FA10 dày 10mm được ốp bên ngoài thân van, kết hợp với 01 lớp tôn mạ kẽm tăng cứng dày 1.15mm. Vật liệu này giúp van có khả năng ngăn cháy và cách nhiệt hiệu quả lên đến 1100°C trong 60 phút.

• Cánh van ngăn cháy: Các cánh van được làm bằng tổ hợp vật liệu chống cháy, được điều khiển đóng mở song song đồng bộ. Khi động cơ ngắt điện hoặc có tín hiệu sự cố cháy/khói, lò xo hồi sẽ kéo cánh van đóng kín khít, ngăn lửa và khói lan truyền.

• Cơ chế điều khiển bằng động cơ: Van được điều khiển tự động bằng động cơ (ví dụ: BELIMO) có kèm lò xo phản hồi, đảm bảo đóng/mở chính xác.

• Mặt cấp gió: Được làm từ nhôm định hình, có nan biên dạng chữ Z, đảm bảo tiết diện thông thoáng để tối ưu luồng khí cấp bù.

• Cửa thăm bảo trì motor: Giúp dễ dàng kiểm tra và bảo trì động cơ van.

• Kiểu bích: Thường là bích TDC (35mm) để kết nối chắc chắn với hệ thống ống gió.

2. Ứng Dụng Thực Tiễn Phổ Biến

SAFD/CPRD được ứng dụng chủ yếu trong các hạng mục sau của hệ thống PCCC tòa nhà:

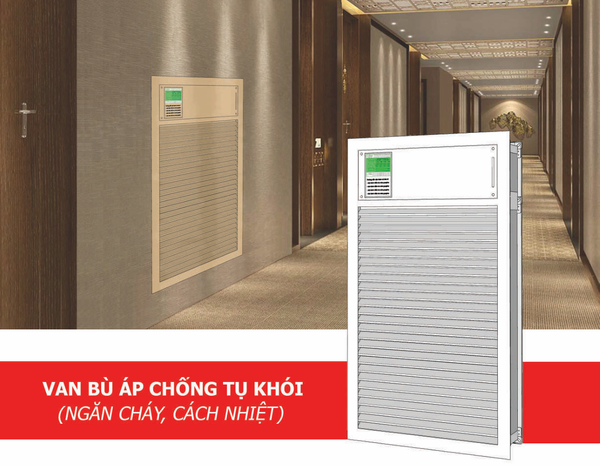

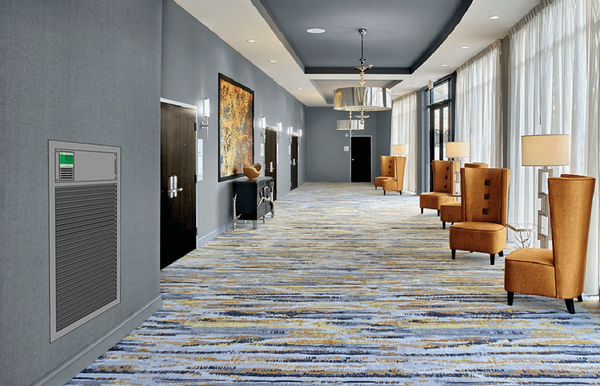

• Hành lang các tầng trong tòa nhà cao tầng: Là vị trí thiết yếu để cấp bù oxy, đảm bảo môi trường an toàn cho người thoát nạn khi hệ thống hút khói hoạt động mạnh.

• Các khu vực tiền sảnh, sảnh thang máy: Những nơi có nguy cơ thiếu oxy do hệ thống hút khói chung.

• Kết nối hệ thống hút khói: Van bù áp này ngăn chặn sự lan tỏa của lửa, khói trong đường ống và cấp bù không khí khi xảy ra sự cố cháy nổ.

3. Tiêu Chuẩn Kỹ Thuật Quan Trọng Cho SAFD/CPRD

Để SAFD/CPRD hoạt động hiệu quả và đáng tin cậy, sản phẩm cần tuân thủ các tiêu chuẩn nghiêm ngặt:

• Tiêu chuẩn về khả năng chống cháy và cách nhiệt:

  • EI30, EI45, EI60: Các mức độ chịu lửa và cách nhiệt của van.

  • ISO 10294-1,2,3 và 4: Tiêu chuẩn quốc tế về van ngăn cháy.

  • UL 555 (van chặn lửa) và UL 555S (van chặn khói): Các chứng nhận an toàn bắt buộc, đảm bảo khả năng ngăn chặn lửa và khói hiệu quả.

• Tiêu chuẩn về độ kín khí và hiệu suất:

  • BS EN 1751:2014: Tiêu chuẩn về độ kín khít thân van và cánh van, đảm bảo luồng khí được kiểm soát chính xác.

  • AMCA 500-D: Tiêu chuẩn thử nghiệm hiệu suất vận hành của van.

• Quy chuẩn Quốc gia Việt Nam: Tuân thủ QCVN 06:2021/BXD, đảm bảo phù hợp với các quy định pháp luật hiện hành về PCCC tại Việt Nam.

Asia Green – Giải Pháp Van Bù Áp Chống Tụ Khói (SAFD/CPRD) Chất Lượng Đột Phá

Với kinh nghiệm dày dặn và vị thế là nhà sản xuất vật tư HVAC, PCCC hàng đầu tại Việt Nam, Asia Green tự hào mang đến giải pháp Van bù áp chống tụ khói (SAFD/CPRD) chất lượng cao, được kiểm định nghiêm ngặt, đáp ứng mọi tiêu chuẩn khắt khe nhất của các dự án hiện đại.

• Chất lượng vật liệu và quy trình sản xuất vượt trội: SAFD/CPRD của Asia Green được sản xuất từ tổ hợp vật liệu chống cháy KHS.FA10 và tôn mạ kẽm, đảm bảo khả năng ngăn cháy, cách nhiệt hiệu quả và độ bền vượt trội. Thân van được định hình chính xác trên dây chuyền Autoline, đảm bảo độ chính xác cao.

• Cơ chế hoạt động chính xác và đáng tin cậy: Với động cơ điều khiển (ví dụ: BELIMO) và lò xo phản hồi, SAFD/CPRD của Asia Green đảm bảo các cánh van đóng kín khít khi có sự cố cháy, đồng thời mở ra kịp thời để cấp bù oxy vào hành lang, bảo vệ an toàn cho người thoát nạn.

• Tuân thủ tiêu chuẩn Việt Nam & Quốc tế: Sản phẩm SAFD/CPRD của Asia Green tuân thủ đầy đủ QCVN 06:2021/BXD, UL 555, UL 555S, ISO 10294-1,2,3,4 và BS EN 1751:2014, đảm bảo an toàn tuyệt đối và khả năng nghiệm thu dự án.

• Thông số kỹ thuật được công bố minh bạch: Asia Green cung cấp bảng thông số chi tiết về kích thước, lưu lượng, tổn thất áp suất và độ ồn, giúp các kỹ sư dễ dàng lựa chọn và tính toán phù hợp với yêu cầu dự án.

• Kinh nghiệm và năng lực thực chiến: Asia Green đã đồng hành cùng hàng ngàn dự án PCCC lớn trên cả nước, cung cấp các giải pháp vật tư chất lượng cao, minh chứng cho uy tín và năng lực triển khai thực tế.

• Dịch vụ tư vấn và hậu mãi chuyên nghiệp: Đội ngũ chuyên gia của chúng tôi sẵn sàng tư vấn chuyên sâu về các giải pháp PCCC, hỗ trợ thiết kế, lựa chọn SAFD/CPRD phù hợp nhất, cùng với chính sách bảo hành và hậu mãi toàn diện, mang lại sự yên tâm tối đa cho khách hàng.

Cấu tạo và Thông số kỹ thuật chi tiết của Van bù áp chống tụ khói Asia Green

1. Mô tả chi tiết sản phẩm

• Thân và cánh van: Được làm từ tổ hợp vật liệu dày 11.15mm, bao gồm 01 lớp tấm chống cháy KHS.FA10 dày 10mm được ốp bên ngoài thân van (khối lượng riêng 980kg/m3) và 01 lớp tôn mạ kẽm tăng cứng dày 1.15mm. Vật liệu này giúp van đạt giới hạn chịu nhiệt lên đến 1100°C trong 60 phút.

• Cánh van ngăn cháy: Các cánh van hoạt động song song, đồng bộ và có lò xo phản hồi, đảm bảo đóng kín khít khi động cơ ngắt điện hoặc có tín hiệu sự cố cháy/khói.

• Động cơ: Sử dụng động cơ (ví dụ: BELIMO) có kèm lò xo phản hồi, điều khiển các cánh van và mặt cấp khí để hạn chế lưu tốc dòng khí đi qua không vượt quá mức cho phép.

• Mặt cấp gió: Bằng nhôm định hình, có nan biên dạng chữ Z, đảm bảo tiết diện thông thoáng để cấp khí hiệu quả.

• Cửa thăm bảo trì motor: Giúp dễ dàng kiểm tra và bảo trì động cơ van.

• Kiểu bích: Bích TDC (35mm) để kết nối với hệ thống ống gió.

2. Bảng thông số kỹ thuật (Tham khảo)

Asia Green cung cấp đa dạng các kích thước Van bù áp chống khói (SAFD/CPRD) với các thông số hiệu suất được kiểm định rõ ràng:

Export to Sheets

Các tiêu chuẩn chứng nhận an toàn cho van bù áp chống khói:

• Tiêu chuẩn chứng nhận an toàn cho van chặn lửa: UL 555

• Tiêu chuẩn chứng nhận an toàn cho van chặn khói: UL 555S

• Tham chiếu tiêu chuẩn: BS EN 1751:2014 (Độ kín khít thân van và cánh van)

Kết Luận: SAFD/CPRD – Giải Pháp An Toàn Đa Năng Của Asia Green

Van bù áp chống tụ khói (SAFD/CPRD) là một thiết bị PCCC phức tạp và thiết yếu, đảm nhiệm vai trò kép quan trọng trong việc ngăn chặn lửa, cách nhiệt và cấp bù khí (bù oxy) cho hành lang thoát hiểm của tòa nhà. Việc lựa chọn và lắp đặt đúng loại van này là yếu tố sống còn để bảo vệ tính mạng con người và tài sản trong trường hợp hỏa hoạn.

Với năng lực sản xuất vượt trội, quy trình kiểm định nghiêm ngặt và sản phẩm đạt chuẩn quốc tế (QCVN 06:2021/BXD, UL 555, UL 555S, ISO 10294, BS EN 1751), Asia Green tự tin là đối tác tin cậy hàng đầu, cung cấp các giải pháp SAFD/CPRD và vật tư PCCC chất lượng cao, góp phần xây dựng những công trình an toàn và bền vững cho tương lai.

Hãy liên hệ ngay với Asia Green để được tư vấn chuyên sâu về giải pháp SAFD/CPRD và các vật tư PCCC khác, đảm bảo an toàn tối đa cho dự án của bạn!
