CỬA GIÓ (MIỆNG GIÓ) TRONG HỆ THỐNG HVAC: GÓC NHÌN KỸ THUẬT, CÔNG THỨC TÍNH TOÁN VÀ ỨNG DỤNG THỰC TIỄN

Trong nhiều công trình, “cửa gió” (hay còn gọi là miệng gió) thường bị xem là chi tiết hoàn thiện cuối cùng. Tuy nhiên, dưới góc độ kỹ thuật HVAC, đây là thiết bị đầu cuối rất quan trọng, ảnh hưởng trực tiếp đến:

• Khả năng phân phối không khí trong phòng
• Độ ồn khi vận hành
• Hiệu quả năng lượng của hệ thống
• Thẩm mỹ kiến trúc nội thất
• Độ bền trong điều kiện môi trường thực tế

Nói một cách dễ hình dung: nếu Quạt là “trái tim”, Ống gió là “mạch dẫn”, thì cửa gió chính là "lá phổi "điểm tiếp xúc giữa hệ thống HVAC và người sử dụng. Thiết kế đúng, chọn đúng, lắp đúng thì công trình vận hành êm và hiệu quả. Ngược lại, chỉ cần chọn sai loại hoặc sai lưu lượng, khách hàng sẽ cảm nhận ngay bằng sự khó chịu.

Bài viết này trình bày theo hướng nghiên cứu ứng dụng, giúp chủ đầu tư, đơn vị tư vấn thiết kế, nhà thầu cơ điện và người sử dụng hiểu rõ hơn về bản chất kỹ thuật của cửa gió và cách lựa chọn phù hợp cho từng loại công trình.

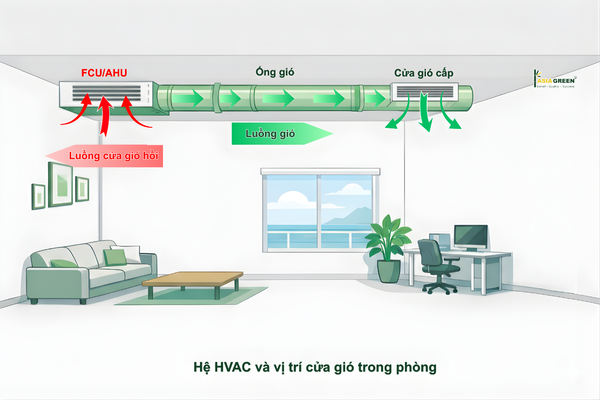

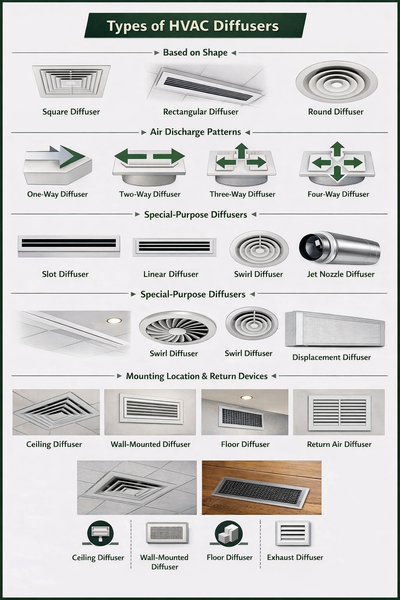

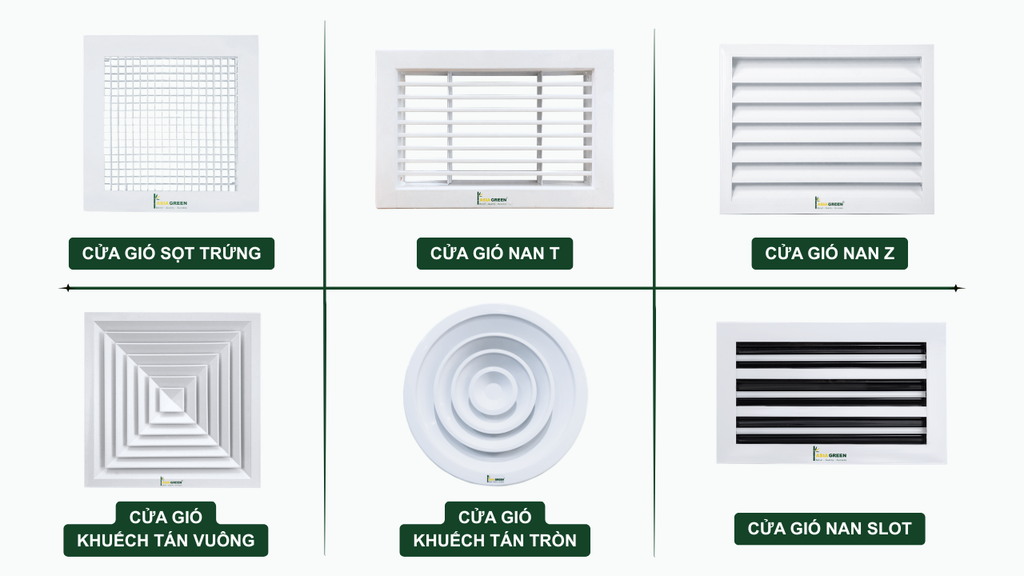

Khái niệm và vai trò của cửa gió trong hệ thống HVAC

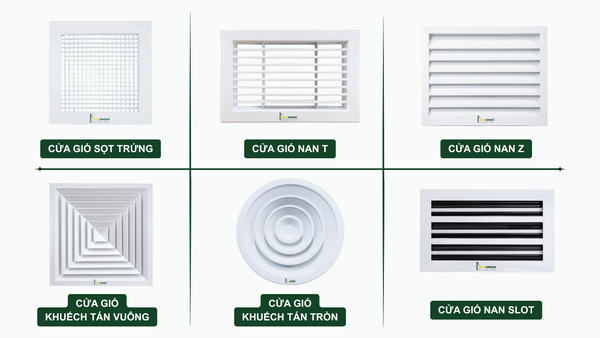

Cửa gió/miệng gió là thiết bị đầu cuối dùng để:

• Cấp gió: Đưa gió lạnh, gió tươi hoặc khí xử lý vào không gian
• Hồi gió / Hút gió: Thu hồi không khí về AHU/FCU hoặc hút khí thải
• Thông gió ngoài trời: Lấy gió tươi, xả gió, bảo vệ cửa mở thông gió
• Kết hợp yêu cầu thẩm mỹ: Trong các không gian kiến trúc hiện đại

Vai trò kỹ thuật cốt lõi

Một cửa gió được lựa chọn đúng sẽ giúp:

Phân phối lưu lượng hợp lý

Giúp không khí đến đúng vùng cần điều hòa, tránh hiện tượng: Chỗ quá lạnh, chỗ quá nóng, luồng khí không đều trong phòng.

Kiểm soát hướng thổi và vùng phủ gió

Đặc biệt quan trọng ở: phòng khách, phòng họp, khách sạn, showroom, văn phòng mở.

Giảm độ ồn vận hành

Cửa gió sai loại hoặc quá nhỏ thường gây: tiếng rít, rung khung, tiếng gió lùa khó chịu

Hỗ trợ bảo trì và vệ sinh

Thiết kế cửa gió hợp lý giúp: dễ tháo lắp, dễ vệ sinh, duy trì chất lượng không khí ổn định hơn

Tăng chất lượng hoàn thiện kiến trúc

Ngày nay, cửa gió không chỉ là thiết bị kỹ thuật mà còn là một phần của thiết kế nội thất. Nhiều công trình yêu cầu: cửa gió mảnh, tinh gọn, đồng bộ với trần/vách, thẩm mỹ cao nhưng vẫn đảm bảo hiệu suất.

Nguyên lý Kỹ thuật và Công thức Tính toán Chuyên sâu

Lưu lượng gió thiết kế (Airflow)

Thông số gốc để chọn cửa gió là lưu lượng gió cấp/hồi cho từng phòng hoặc từng khu vực.

Các đơn vị thường dùng:

• m³/h (mét khối/giờ)
• L/s (lít/giây)
• CFM (trong một số tài liệu quốc tế)

Công thức cơ bản giữa lưu lượng – diện tích – vận tốc

Công thức nền tảng:

Q = A×V

Trong đó:

• Q: lưu lượng gió (m³/s)
• A: diện tích hữu dụng cho gió đi qua (m²)
• V: vận tốc gió trung bình tại mặt cửa (m/s)

Nếu dùng đơn vị m³/h:

Q(m3/h) = 3600×A×V

Suy ra diện tích cần thiết:

A = Q/3600×V

Ý nghĩa: nếu biết lưu lượng và vận tốc mong muốn, có thể xác định sơ bộ diện tích cửa gió phù hợp.

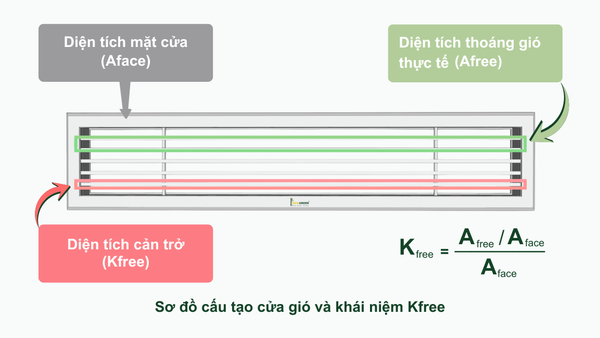

Phân biệt diện tích mặt cửa và diện tích thoáng thực tế

Đây là điểm rất nhiều công trình bỏ qua.

• Diện tích mặt cửa (Aface): diện tích hình học (rộng × cao)
• Diện tích thoáng gió thực tế (Afree): phần diện tích thực sự cho không khí đi qua, sau khi trừ khung, nan, cánh, gân

Công thức:

Afree = Aface×Kfree

Trong đó:

• Kfree (tỷ lệ diện tích thoáng gió) là tỷ lệ giữa diện tích thực sự cho gió đi qua và tổng diện tích mặt cửa.

Trong đó Kfree luôn < 1. Thông thường, các loại cửa gió có Kfree dao động từ 0.25 đến 0.9 tùy chủng loại.

Giải thích dễ hiểu

Nếu cửa gió có kích thước lớn nhưng nan/cánh dày, khe nhỏ thì diện tích thoáng thực tế sẽ giảm. Khi đó, dù nhìn “cửa gió to”, không khí vẫn bị ép đi qua khe hẹp với vận tốc cao hơn.

Vận tốc mặt cửa và vận tốc qua khe

Cần phân biệt 2 loại vận tốc:

a) Vận tốc theo diện tích mặt cửa

Vface = Q/Aface

b) Vận tốc qua diện tích thoáng thực tế

Vfree = Q/Afree=Q/Aface× Kfree

Vì Kfree < 1 nên:

Vfree > Vface

Đây là lý do thực tế vì sao cùng một cửa gió, nếu tỷ lệ diện tích thoáng thấp thì: tiếng ồn tăng, gió lùa mạnh, tổn thất áp tăng, khó cân chỉnh hệ thống hơn

Tổn thất áp suất qua cửa gió (Pressure Drop)

Trong thiết kế kỹ thuật, tổn thất áp thường được xác định theo catalog của nhà sản xuất. Về nguyên lý, tổn thất áp tăng theo bình phương vận tốc:

ΔP ∝ V2

Hoặc biểu diễn gần đúng:

ΔP = ζ × ρV2 /2

Trong đó:

• ΔP: tổn thất áp (Pa)
• ζ: hệ số cản của cửa gió (phụ thuộc hình học nan/cánh)
• ρ: khối lượng riêng của không khí
• V: vận tốc đặc trưng qua cửa gió

Kết luận thực tế: tăng vận tốc một chút có thể làm tổn thất áp tăng đáng kể. Đây là lý do phải chọn đúng loại cửa gió cho từng lưu lượng.

Ví dụ tính nhanh: cùng kích thước, khác tỷ lệ diện tích thoáng

Giả sử cần cấp 500 m³/h, và cửa gió có diện tích mặt ngoài:

Aface = 0.20 m2

Trường hợp 1: Kfree = 0.80

Afree = 0.20×0.80 = 0.16 m2

Vfree = 500/3600/0.16 = 0.87 m/s

Trường hợp 2: Kfree = 0.40

Afree = 0.20×0.40 = 0.08 m2

Vfree = 500/3600/0.08 = 1.74 m/s

Kết luận: Cùng một lưu lượng, cùng kích thước mặt ngoài, nhưng do tỷ lệ diện tích thoáng thấp hơn nên vận tốc qua khe tăng gấp đôi. Điều này kéo theo: tăng tổn thất áp, tăng nguy cơ ồn, tăng rủi ro gió lùa.

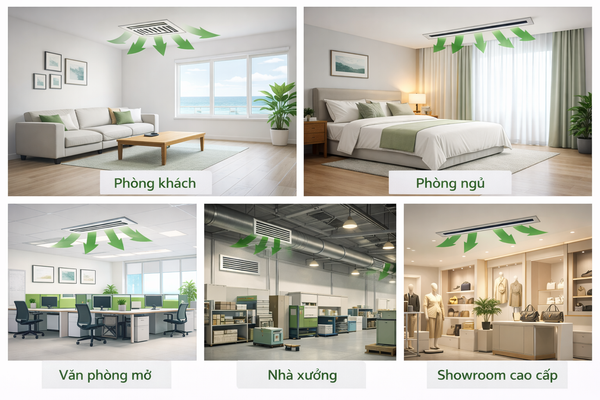

Ứng dụng cửa gió theo từng loại công trình

Mỗi loại công trình có yêu cầu khác nhau về: tiện nghi, độ ồn, thẩm mỹ, độ bền, môi trường sử dụng

Vì vậy, cửa gió cần được lựa chọn theo công năng thực tế, không thể dùng một kiểu cho mọi công trình.

Nhà ở dân dụng, căn hộ, biệt thự

Mục tiêu: êm, mát đều, thẩm mỹ, dễ vệ sinh

Phòng khách

• Nên chọn cửa khuếch tán hoặc cửa khe hẹp (slot) nếu ưu tiên thẩm mỹ
• Tránh hướng gió thổi trực tiếp vào sofa/khu ngồi chính

Phòng ngủ

• Ưu tiên vận tốc thấp, vận hành êm
• Tránh đặt cửa cấp thổi trực diện vào đầu giường

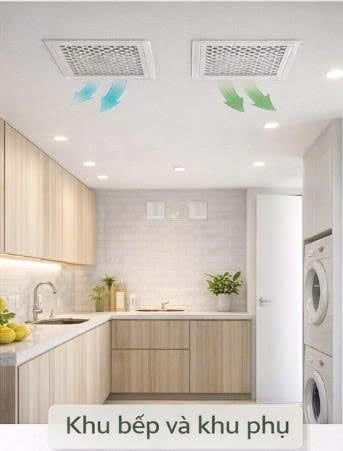

Khu bếp và khu phụ

• Cần tách rõ cấp – hút để tránh mùi lan
• Ưu tiên cửa hồi/hút dễ vệ sinh

Văn phòng, coworking, phòng họp

Mục tiêu: đồng đều nhiệt độ, giảm ồn, đồng bộ trần

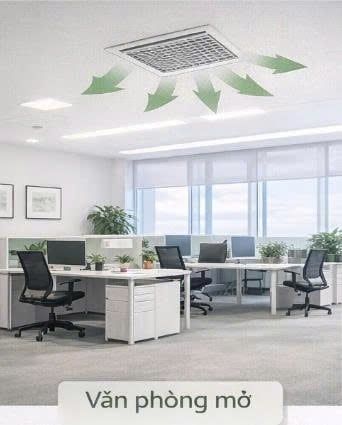

Văn phòng mở (Open Office)

• Nên phân bố nhiều cửa gió hơn thay vì dồn lưu lượng vào ít cửa
• Giúp nhiệt độ đồng đều và giảm gió lùa cục bộ

Phòng họp

• Rất nhạy về độ ồn
• Cửa gió cần chọn đúng lưu lượng để tránh tiếng rít khi phòng yên tĩnh

Khu sảnh / lễ tân

• Có thể ưu tiên các dòng thẩm mỹ cao như slot diffuser
• Cần tính tầm ném gió phù hợp với chiều cao trần

Khách sạn, Resort, công trình lưu trú

Mục tiêu: trải nghiệm khách hàng, vận hành êm, thẩm mỹ cao

Khách sạn là loại công trình mà cửa gió ảnh hưởng trực tiếp đến trải nghiệm:

• Ồn là khách phản ánh ngay
• Gió lùa là khách khó chịu ngay
• Cửa gió lệch hoặc thô là giảm chất lượng hoàn thiện ngay

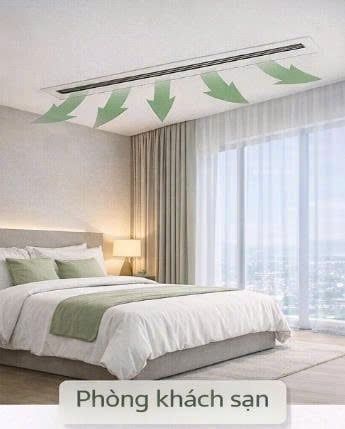

Phòng khách sạn

• Ưu tiên cửa khuếch tán hoặc slot chất lượng tốt
• Kiểm soát độ ồn và hướng gió rất quan trọng

Hành lang / sảnh

• Chọn loại đồng bộ với kiến trúc trần
• Cần phối hợp tốt với hệ MEP (đèn, sprinkler, trần kỹ thuật)

Bệnh viện, cơ sở y tế

Mục tiêu: ổn định, vệ sinh, kiểm soát luồng khí

Mỗi khu chức năng có yêu cầu khác nhau: phòng chờ, hành lang, khu khám, khu kỹ thuật, khu chức năng đặc thù.

Việc chọn đúng loại cửa gió giúp: phân phối gió ổn định, hỗ trợ kiểm soát luồng khí, thuận lợi cho vệ sinh và bảo trì định kỳ

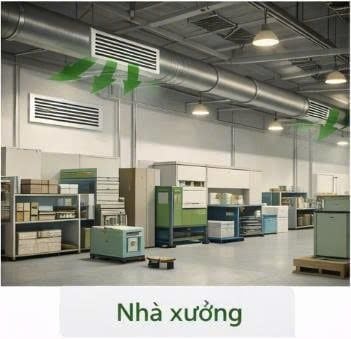

Nhà máy, xưởng sản xuất, công trình công nghiệp

Mục tiêu: lưu lượng lớn, độ bền, dễ bảo trì

Trong môi trường công nghiệp, ưu tiên thường là:

• độ bền cơ khí
• khả năng đáp ứng lưu lượng cao
• ổn định trong môi trường bụi/ẩm/nhiệt
• dễ thay thế và vệ sinh

Cửa hồi nan Z, cửa sọt trứng, hoặc các cấu hình cửa gió chịu tải vận hành tốt thường được sử dụng nhiều.

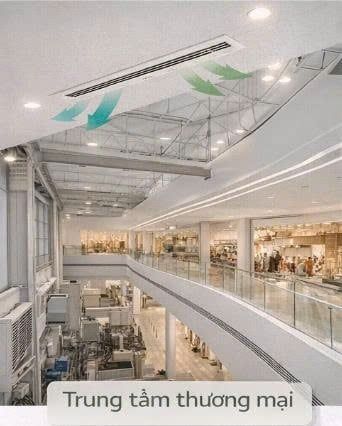

Trung tâm thương mại, showroom, retail

Mục tiêu: thẩm mỹ + trải nghiệm + linh hoạt không gian

• Trần cao, mặt bằng mở cần tính kỹ tầm ném gió
• Khu trưng bày cần giải pháp thẩm mỹ tốt
• Nên chọn loại cửa gió vừa đẹp vừa dễ bảo trì do layout gian hàng thường xuyên thay đổi

Công trình ven biển, đảo, khu vực độ ăn mòn cao

Mục tiêu: chống ăn mòn, bền bề mặt, giữ thẩm mỹ lâu dài

Các công trình ven biển như: resort, khách sạn biển, villa biển, nhà hàng ven biển, nhà máy gần biển

thường phải chịu điều kiện: độ ẩm cao, hơi muối, gió biển, chu kỳ ẩm – khô liên tục

Điều này dễ gây: oxy hóa bề mặt, bong sơn, rỉ sét, giảm tuổi thọ cửa gió (đặc biệt ở vị trí ngoài trời)

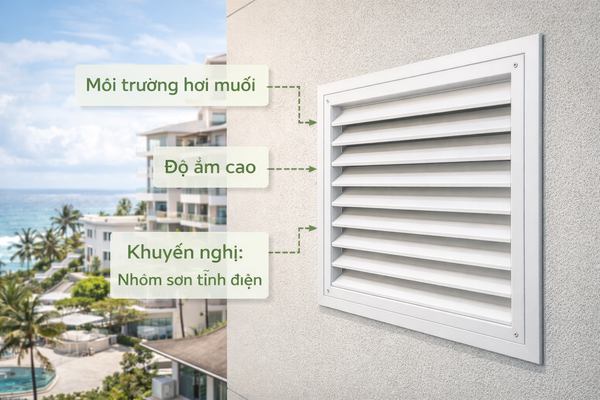

Khuyến nghị kỹ thuật

Đối với môi trường ăn mòn cao, đặc biệt cửa gió ngoài trời, nên ưu tiên:

✅ Cửa gió nhôm sơn tĩnh điện

Lý do:

• Nhôm có khả năng chống oxy hóa tốt hơn thép thường
• Lớp sơn tĩnh điện giúp bảo vệ bề mặt
• Duy trì tính thẩm mỹ tốt hơn trong môi trường muối ẩm
• Phù hợp cho các dòng cửa lấy gió tươi, cửa xả gió, cửa nan Z ngoài trời

Lưu ý thêm cho công trình biển

• Kiểm tra lớp sơn phù hợp môi trường ngoài trời
• Chọn phụ kiện đồng bộ chống ăn mòn (ốc vít, lưới…)
• Thiết kế chống hắt mưa và thoát nước tốt
• Bảo trì định kỳ để kéo dài tuổi thọ

Các sai lầm phổ biến và Giải pháp khắc phục

Sai lầm 1: Lỗi đọng sương (Condensation) - Căn bệnh của cửa gió Slot

Hiện tượng nhỏ nước tại miệng gió không phải luôn do máy lạnh hỏng.

• Cơ chế: Khi vận tốc qua khe quá cao, nhiệt độ bề mặt nhôm hạ xuống dưới điểm sương (Dew point) của không khí trong phòng.
• Giải pháp: Tính lại Kfree, tăng số lượng khe hoặc bọc cách nhiệt hộp gió (Plenum box) kỹ hơn.

Tại sao Asia Green là Đối tác Chiến lược cho mọi Dự án HVAC?

Tại Asia Green, chúng tôi không chỉ sản xuất sản phẩm, chúng tôi cung cấp Giải pháp kỹ thuật đồng bộ.

Hệ sinh thái sản phẩm đồng bộ đạt chuẩn ISO 9001:2015

Toàn bộ cửa gió, ống gió, van gió, vật tư cơ điện chống cháy của chúng tôi được sản xuất trên dây chuyền tự động hóa, đảm bảo độ chính xác cơ khí tuyệt đối, giúp việc lắp đặt kín khít, giảm thiểu rung động và tiếng ồn.

Năng lực tư vấn chuyên gia

Chúng tôi đồng hành cùng các kỹ sư thiết kế để:

• Tính toán lựa chọn chủng loại cửa gió tối ưu cho từng chức năng.
• Hỗ trợ bóc tách khối lượng dựa trên bản vẽ kỹ thuật.
• Tư vấn vật liệu chống ăn mòn cho các dự án ven biển đặc thù.

Tiến độ và Hồ sơ pháp lý

Với năng lực thực chiến tại 1.080+ dự án, Asia Green cam kết tiến độ thần tốc và đầy đủ biên bản kiểm định, CO/CQ, phục vụ công tác nghiệm thu PCCC và bàn giao dự án nghìn tỷ.

Kết luận

Cửa gió (miệng gió) là thành phần nhỏ nhưng có võ trong hệ thống HVAC. Một lựa chọn đúng đắn dựa trên các công thức tính toán khoa học và am hiểu đặc tính sản phẩm sẽ mang lại sự vận hành bền bỉ cho công trình.
