Bộ 4 công cụ tính toán của Asia Green

Giải quyết các bài toán cốt lõi trong thiết kế, kiểm tra và chuẩn hóa hệ thống HVAC

Trong thực tế thiết kế và triển khai hệ thống HVAC, phần lớn sai số không xuất phát từ việc “không biết thiết bị nào tốt”, mà đến từ một vấn đề căn bản hơn: không kiểm soát tốt các thông số thiết kế ngay từ đầu.

Một hệ thống điều hòa thông gió muốn vận hành tốt phải giải quyết đồng thời nhiều lớp bài toán kỹ thuật như:

• Lưu lượng gió có đủ hay không?
• Vận tốc trong ống có nằm trong giới hạn cho phép hay không?
• Kích thước ống chọn đã hợp lý về tổn thất áp và thi công chưa?
• Miệng gió có phù hợp với lưu lượng và độ ồn yêu cầu không?
• Hệ thống tiêu âm có giảm được tiếng ồn mà không làm tăng sụt áp quá mức không?
• Hồ sơ đệ trình vật tư có đủ căn cứ kỹ thuật để phê duyệt không?
• Khi ra công trường hoặc làm việc offline, kỹ sư có thể kiểm tra nhanh toàn bộ logic hệ thống hay không?

Trong nhiều dự án, các bài toán trên thường bị xử lý rời rạc bằng Excel thủ công, bảng tra tiêu chuẩn, catalog nhiều nguồn, hoặc kinh nghiệm cá nhân. Cách làm này không sai, nhưng có 3 khó khăn lớn sau:

1. Dễ phát sinh sai số khi nhập liệu và đối chiếu

Chỉ cần nhầm đơn vị, nhầm vận tốc thiết kế hoặc chọn sai loại ống/miệng gió là kết quả kéo theo cả chuỗi sai lệch về tổn thất áp, độ ồn và kích thước.

2. Khó chuẩn hóa giữa các kỹ sư và các dự án

Mỗi người có một file tính, một cách đặt giả thiết, một tiêu chí đánh giá riêng. Điều này làm chất lượng thiết kế phụ thuộc nhiều vào cá nhân thay vì phụ thuộc vào một chuẩn kỹ thuật thống nhất.

3. Tốn thời gian trong giai đoạn kiểm tra, hiệu chỉnh và lập hồ sơ

Không ít trường hợp tính toán xong nhưng đến bước xuất hồ sơ, làm submittal hoặc đi kiểm tra công trường lại phải làm lại gần như từ đầu.

Chính từ các khó khăn đó, bộ 4 công cụ tính toán của Asia Green được xây dựng như một hệ giải pháp kỹ thuật đồng bộ, tập trung vào 4 bài toán cốt lõi của HVAC:

1. Thiết kế kích thước ống gió
2. Kiểm tra và lựa chọn giải pháp tiêu âm
3. Chuẩn hóa hồ sơ kỹ thuật đệ trình
4. Đối soát và kiểm tra tổng thể hệ thống theo chế độ offline

Bốn công cụ này gồm:

• Duct Design Pro
• Silencer Tool
• Submittal Tool
• Duct Offline

Điểm quan trọng là: đây không phải 4 phần mềm rời rạc chỉ để “trình bày đẹp”, mà là 4 công cụ xử lý đúng các bước kỹ thuật mà kỹ sư HVAC phải làm hàng ngày.

Duct Design Pro

Giải quyết bài toán chọn kích thước ống gió đúng theo lưu lượng và vận tốc thiết kế

Khó khăn thực tế của người dùng

Trong thiết kế ống gió, bài toán cơ bản nhất là xác định tiết diện phù hợp cho từng đoạn ống dựa trên lưu lượng gió yêu cầu. Tuy nhiên trên thực tế, đây lại là bước thường phát sinh nhiều sai lệch nhất.

Kỹ sư thường gặp các vấn đề sau:

• Có lưu lượng gió nhưng chưa xác định nhanh được kích thước ống phù hợp
• Biết kích thước sơ bộ nhưng chưa kiểm soát được vận tốc thực tế có vượt chuẩn hay không
• Chọn ống chữ nhật nhưng tỷ lệ W/H quá xấu, gây tăng ma sát và khó thi công
• Chọn ống theo cảm tính để “vừa trần” nhưng lại đẩy vận tốc quá cao, gây ồn
• Mỗi lần đổi lưu lượng hoặc đổi vận tốc phải tính lại thủ công

Trong hệ HVAC, bài toán kích thước ống gió không chỉ liên quan đến “không khí đi được hay không”, mà ảnh hưởng trực tiếp đến:

• tổn thất áp suất
• mức ồn khí động
• kích thước trần kỹ thuật
• giá thành vật tư
• công tác lắp đặt và bảo trì

Bản chất kỹ thuật của bài toán

Nguyên lý nền tảng là:

Q=A×V

Trong đó:

• Q: lưu lượng gió
• A: diện tích tiết diện hữu dụng của ống
• V: vận tốc gió trong ống

Nếu dùng đơn vị phổ biến trong HVAC:

Q(m3/h)=3600×A× V

Từ đó:

A=3600×VQ​

Về lý thuyết, chỉ cần công thức này là có thể tính được tiết diện ống. Nhưng trong thực tế, sau khi có diện tích tiết diện, kỹ sư còn phải giải quyết thêm:

• chuyển từ diện tích ra kích thước hình chữ nhật hoặc hình tròn
• kiểm soát tỷ lệ cạnh
• đối chiếu vận tốc với loại hệ thống đang xét
• kiểm tra sự phù hợp theo tiêu chuẩn thiết kế

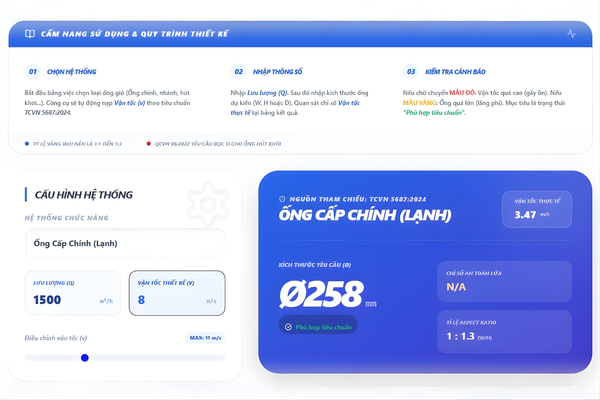

Duct Design Pro giải quyết như thế nào?

Duct Design Pro được xây dựng để xử lý chính xác chuỗi bài toán này.

Người dùng nhập:

• loại hệ thống chức năng
• lưu lượng gió Q
• vận tốc thiết kế v

Công cụ sẽ hỗ trợ:

• tính kích thước yêu cầu
• hiển thị vận tốc thực tế
• kiểm tra cảnh báo nếu vượt vùng khuyến nghị
• kiểm soát tỷ lệ aspect ratio với ống chữ nhật
• đưa ra trạng thái đạt / chưa phù hợp theo logic tiêu chuẩn đang áp dụng

Giá trị kỹ thuật thực sự của công cụ này

a) Không chỉ tính ra kích thước, mà còn kiểm tra tính hợp lý của kích thước đó

Nhiều bảng tính thông thường chỉ trả ra kết quả “ra số”. Nhưng trong HVAC, ra số chưa đủ. Một kích thước đúng về mặt toán học vẫn có thể chưa hợp lý về:

• vận tốc
• độ ồn
• tỷ lệ cạnh
• thi công thực tế

Duct Design Pro giúp người dùng nhìn ngay vấn đề đó.

b) Giảm nguy cơ chọn vận tốc sai

Ví dụ cùng một lưu lượng 1500 m³/h, nếu chọn vận tốc thiết kế quá cao cho ống chính cấp lạnh, kích thước ống sẽ nhỏ đi nhưng kéo theo:

• tăng ma sát
• tăng sụt áp
• tăng tiếng ồn
• tăng rủi ro đọng sương tại các đoạn cuối nếu phối hợp miệng gió không đúng

c) Hữu ích cho cả kỹ sư thiết kế và kỹ sư hiện trường

Với kỹ sư thiết kế, công cụ hỗ trợ tính nhanh ngay giai đoạn concept và design development.
Với kỹ sư hiện trường, công cụ hữu ích khi cần kiểm tra lại kích thước lắp đặt thực tế có còn phù hợp sau khi thay đổi routing hoặc điều chỉnh trần.

Kết luận kỹ thuật về Duct Design Pro

Duct Design Pro giải quyết bài toán nền móng nhất của hệ HVAC:
chọn kích thước ống gió đúng theo lưu lượng, vận tốc và logic tiêu chuẩn.

Nếu bước này sai, toàn bộ hệ thống phía sau như miệng gió, tiêu âm, cân bằng lưu lượng và vận hành đều sẽ bị ảnh hưởng.

Silencer Tool

Giải quyết bài toán tiếng ồn và tổn thất áp trong hệ thống tiêu âm

Khó khăn thực tế của người dùng

Trong nhiều công trình, hệ thống HVAC đạt lưu lượng nhưng vẫn bị đánh giá là “không đạt” do một nguyên nhân rất phổ biến: tiếng ồn.

Các trường hợp thường gặp gồm:

• Phòng họp có tiếng rít gió khi hệ thống chạy tải cao
• Phòng khách sạn bị nghe tiếng quạt hoặc tiếng khí động truyền qua ống
• Văn phòng mở bị ồn nền liên tục do vận tốc cao và tiêu âm chưa đủ
• Hệ thống đã lắp silencer nhưng độ giảm âm thấp hơn kỳ vọng
• Tăng vật liệu tiêu âm lên thì lại phát sinh sụt áp lớn

Bài toán tiêu âm trong HVAC không thể xử lý theo kiểu “lắp thêm bông là xong”, vì hiệu quả tiêu âm luôn là bài toán cân bằng giữa:

• mức giảm âm mong muốn
• dải tần cần xử lý
• vật liệu hấp thụ âm
• chiều dày lớp tiêu âm
• vận tốc khí
• tổn thất áp

Bản chất kỹ thuật của bài toán

Âm thanh trong ống gió truyền theo luồng khí và theo thành ống.
Silencer hoặc box tiêu âm có nhiệm vụ giảm mức năng lượng âm thanh truyền đi bằng cách hấp thụ và suy giảm theo từng dải tần.

Tuy nhiên, mỗi giải pháp tiêu âm luôn kéo theo một mức cản trở dòng khí nhất định. Nói cách khác:

• muốn giảm ồn tốt hơn → thường phải tăng chiều dày hoặc tăng bề mặt hấp thụ
• nhưng tăng cản trở → tăng sụt áp
• sụt áp tăng → quạt phải làm việc nặng hơn hoặc lưu lượng thực tế giảm

Đây là lý do nhiều hệ thống tiêu âm thất bại không phải vì vật liệu kém, mà vì chọn sai tương quan giữa tiêu âm và dòng khí.

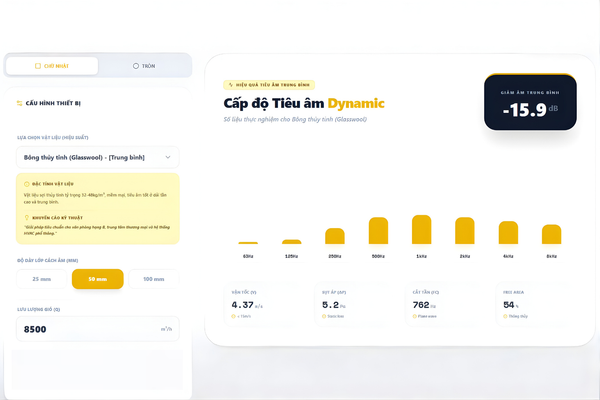

Silencer Tool giải quyết như thế nào?

Silencer Tool cho phép người dùng:

• chọn dạng hình học silencer
• chọn vật liệu tiêu âm
• chọn độ dày lớp cách âm
• nhập lưu lượng gió Q
• kiểm tra vận tốc khí qua silencer
• tính toán mức giảm âm trung bình
• đồng thời hiển thị sụt áp và các chỉ số liên quan

Một điểm rất có giá trị là công cụ không chỉ cho ra một con số giảm âm tổng quát, mà còn cho người dùng hình dung hiệu quả theo các dải tần đặc trưng. Đây là cách tiếp cận đúng trong kỹ thuật âm học HVAC, vì tai người không cảm nhận tiếng ồn chỉ bằng một giá trị duy nhất.

Giá trị kỹ thuật thực sự của công cụ này

a) Giúp người dùng tránh hai sai lầm phổ biến nhất

Sai lầm 1: Chọn silencer theo cảm tính

Ví dụ chỉ dựa vào kinh nghiệm rằng “dùng bông thủy tinh 50 mm là đủ”.
Trên thực tế, cùng 50 mm nhưng hiệu quả sẽ rất khác nếu:

• vận tốc khí khác nhau
• kích thước silencer khác nhau
• nguồn ồn tập trung ở dải tần khác nhau

Sai lầm 2: Chỉ quan tâm giảm âm mà bỏ qua sụt áp

Đây là lỗi rất thường gặp ở công trình thương mại và khách sạn.
Hệ thống sau khi bổ sung tiêu âm thì êm hơn, nhưng lưu lượng hụt, quạt quá tải, hoặc balance không còn đúng.

Silencer Tool giúp nhìn song song cả hai mặt:

• giảm âm
• sụt áp

b) Hữu ích trong giai đoạn tối ưu phương án

Thay vì thử nhiều phương án bằng tay, kỹ sư có thể nhanh chóng so sánh:

• vật liệu trung bình hay cao cấp
• lớp dày 25 mm, 50 mm hay 100 mm
• phương án nào phù hợp hơn cho văn phòng, khách sạn hay trung tâm thương mại

c) Có ý nghĩa lớn trong các công trình nhạy tiếng ồn

Những công trình sau đặc biệt cần công cụ kiểu này:

• khách sạn
• bệnh viện
• văn phòng hạng A
• phòng họp
• phòng thu, phòng điều khiển
• biệt thự, căn hộ cao cấp

Ở các công trình này, nếu tính sai từ đầu, việc xử lý sau hoàn thiện rất tốn kém.

Kết luận kỹ thuật về Silencer Tool

Silencer Tool giải quyết bài toán mà rất nhiều hệ HVAC gặp nhưng thường xử lý chưa đủ chiều sâu:
đạt cân bằng giữa hiệu quả tiêu âm và tổn thất áp suất.

Đây là công cụ đặc biệt quan trọng khi thiết kế các hệ thống yêu cầu tiện nghi âm học cao.

Submittal Tool

Giải quyết bài toán chuẩn hóa hồ sơ kỹ thuật đệ trình vật tư thiết bị

Khó khăn thực tế của người dùng

Một hệ thống thiết kế đúng vẫn có thể bị chậm hoặc bị trả hồ sơ nếu phần submittal không rõ ràng.

Đây là vấn đề rất điển hình trong các dự án MEP. Người dùng thường gặp các khó khăn như:

• Hồ sơ đệ trình thiếu logic kỹ thuật
• Thông số trên datasheet không khớp với yêu cầu dự án
• Không trình bày được tiêu chuẩn áp dụng một cách rõ ràng
• Thiếu bảng đối chiếu giữa “yêu cầu thiết kế” và “thông số thực tế đệ trình”
• Mỗi lần đổi sản phẩm là phải sửa lại toàn bộ biểu mẫu thủ công

Đối với nhiều kỹ sư, submittal bị xem như phần việc hành chính. Nhưng thực tế, đây là một tài liệu kỹ thuật có tính pháp lý và tính kiểm soát chất lượng rất cao.

Một hồ sơ đệ trình tốt phải trả lời rõ 3 câu hỏi:

1. Sản phẩm đề trình là gì
2. Sản phẩm đó tuân thủ tiêu chuẩn nào
3. Thông số thực tế có đáp ứng yêu cầu thiết kế hay không

Bản chất kỹ thuật của bài toán

Submittal trong HVAC không chỉ là ghép catalog.
Nó phải thể hiện được quan hệ giữa:

• loại vật tư thiết bị
• chức năng sử dụng trong hệ thống
• tiêu chuẩn kỹ thuật áp dụng
• kết quả đối chiếu đạt / không đạt
• hồ sơ đi kèm như CO/CQ, test report, datasheet, shop drawing

Nếu không chuẩn hóa tốt, rủi ro là:

• tư vấn yêu cầu bổ sung nhiều lần
• nhà thầu mất thời gian điều chỉnh
• chủ đầu tư khó kiểm soát
• sai lệch giữa hồ sơ và hàng thực tế ngoài công trường

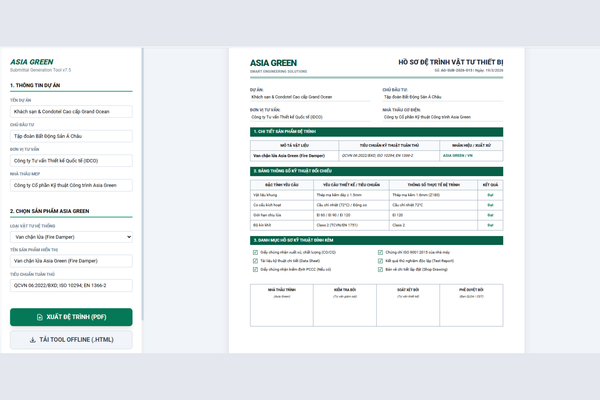

Submittal Tool giải quyết như thế nào?

Submittal Tool cho phép người dùng:

• nhập thông tin dự án
• nhập chủ đầu tư, đơn vị tư vấn, nhà thầu MEP
• chọn loại vật tư/hạng mục cần đệ trình
• điền tên sản phẩm và tiêu chuẩn tuân thủ
• tạo bảng đối chiếu giữa yêu cầu và thông số thực tế
• tổng hợp danh mục hồ sơ đính kèm
• xuất hồ sơ trình bày theo mẫu kỹ thuật rõ ràng

Điểm mạnh của công cụ này là nó biến một quy trình vốn rất thủ công thành một quy trình có cấu trúc, giúp mọi hồ sơ đi theo cùng một logic kỹ thuật.

Giá trị kỹ thuật thực sự của công cụ này

a) Chuẩn hóa ngôn ngữ kỹ thuật giữa các bên

Trong một bộ hồ sơ đệ trình tốt, tư vấn, chủ đầu tư, nhà thầu và nhà cung cấp cần đọc được cùng một ngôn ngữ kỹ thuật.
Submittal Tool giúp chuẩn hóa cách trình bày đó.

b) Giảm sai sót khi đối chiếu

Một bảng đối chiếu yêu cầu thiết kế với thông số thực tế giúp loại bỏ tình trạng “catalog nói một đằng, hồ sơ ghi một nẻo”.

c) Hỗ trợ mạnh cho các dự án có nhiều chủng loại vật tư

Đặc biệt hữu ích với các nhóm sản phẩm HVAC/M&E như:

• fire damper
• volume damper
• grille/diffuser
• duct accessories
• thiết bị cơ khí có yêu cầu tiêu chuẩn rõ ràng

Kết luận kỹ thuật về Submittal Tool

Submittal Tool giải quyết một điểm nghẽn rất thực tế trong chuỗi triển khai HVAC:
chuyển thông tin kỹ thuật thành hồ sơ đệ trình chuẩn hóa, rõ ràng và dễ phê duyệt.

Công cụ này đặc biệt quan trọng với nhà thầu, bộ phận kỹ thuật vật tư và đội triển khai dự án.

Duct Offline

Giải quyết bài toán kiểm tra, đối soát và đánh giá nhanh hệ thống HVAC khi không có kết nối mạng

Khó khăn thực tế của người dùng

Trong điều kiện làm việc thực tế, kỹ sư HVAC không phải lúc nào cũng ngồi ở văn phòng với đầy đủ file tính, catalog và internet ổn định. Rất nhiều quyết định kỹ thuật lại diễn ra ở:

• công trường
• phòng họp với tư vấn
• buổi review thiết kế
• hiện trường khi cần kiểm tra nhanh một thay đổi

Lúc đó, các câu hỏi thường xuất hiện là:

• Hệ thống này với lưu lượng tổng như vậy thì ống chính, ống mềm và miệng gió đã hợp lý chưa
• Vận tốc ở từng phần có vượt khuyến nghị không
• Miệng gió chọn loại này có phù hợp với lưu lượng nhánh không
• Nếu thay đổi số nhánh, thay đổi vận tốc, đổi loại miệng gió thì kết quả sẽ ra sao

Nếu phải mở nhiều file Excel hoặc chờ đồng bộ dữ liệu online, việc kiểm tra trở nên chậm và khó phản ứng kịp.

Bản chất kỹ thuật của bài toán

Một hệ thống HVAC không thể đánh giá tốt nếu chỉ nhìn từng phần riêng lẻ.
Muốn kiểm tra nhanh, cần nhìn đồng thời:

• tổng lưu lượng hệ thống
• vận tốc ống gió chính
• số lượng và logic nhánh mềm
• loại miệng gió
• kích thước và vận tốc tại miệng gió
• các khuyến nghị lắp đặt và kiểm soát độ ồn, đọng sương

Đây là bài toán “đối soát tổng thể”, không còn là bài toán một công thức đơn lẻ.

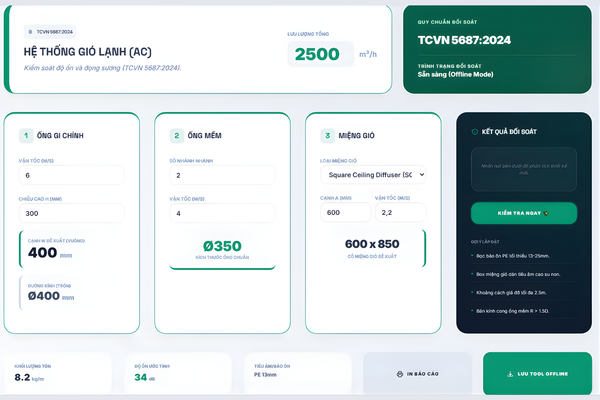

Duct Offline giải quyết như thế nào?

Duct Offline cho phép người dùng kiểm tra nhanh toàn bộ một cấu hình hệ thống HVAC dưới dạng offline.
Người dùng có thể:

• chọn loại hệ thống
• nhập tổng lưu lượng
• kiểm tra ống gió chính
• kiểm tra ống mềm
• chọn loại miệng gió
• xem kích thước đề xuất
• xem vận tốc tương ứng
• nhận gợi ý lắp đặt và cảnh báo kỹ thuật

Đây là công cụ rất hữu ích ở giai đoạn:

• pre-check trước khi chốt shop drawing
• review tại hiện trường
• đào tạo kỹ sư mới
• kiểm tra nhanh tính phù hợp của hệ thống dân dụng/thương mại nhỏ và vừa

Giá trị kỹ thuật thực sự của công cụ này

a) Giúp nhìn hệ thống theo chuỗi logic hoàn chỉnh

Không chỉ tính ống chính, mà còn kiểm tra tiếp đến ống mềm và miệng gió.
Đây là cách tiếp cận đúng vì độ ồn và hiệu quả phân phối gió thường phát sinh ở chính các đoạn cuối này.

b) Hữu ích cho kiểm tra đọng sương và độ ồn

Khi vận tốc tại miệng gió quá cao hoặc box miệng gió xử lý không tốt, hệ thống rất dễ gặp:

• gió lùa
• tiếng rít
• đọng sương ở cửa khe hẹp

Duct Offline giúp kỹ sư nhìn trước các rủi ro đó.

c) Tăng khả năng phản ứng nhanh tại công trường

Đây là một ưu điểm rất thực tế.
Một công cụ offline đáng giá không phải vì “không cần internet”, mà vì nó cho phép kỹ sư ra quyết định nhanh ngay tại nơi phát sinh vấn đề.

Kết luận kỹ thuật về Duct Offline

Duct Offline giải quyết bài toán kiểm tra tổng thể hệ thống trong điều kiện làm việc thực tế:
nhanh, trực quan, có logic kỹ thuật và không phụ thuộc vào kết nối mạng.

Đây là công cụ rất phù hợp cho đội ngũ kỹ thuật triển khai, QA/QC và kỹ sư hiện trường.

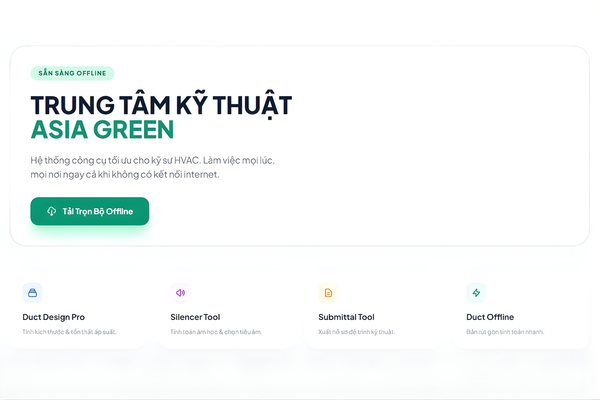

Bộ 4 công cụ của Asia Green đang giải quyết điều gì cho người dùng HVAC?

Nếu nhìn tổng thể, bốn công cụ này tương ứng với bốn điểm nghẽn lớn nhất trong công việc HVAC hiện nay:

1. Khó khăn khi chọn kích thước và kiểm soát vận tốc ống gió

→ Duct Design Pro giải quyết

2. Khó khăn khi kiểm soát tiếng ồn nhưng không muốn tăng sụt áp quá mức

→ Silencer Tool giải quyết

3. Khó khăn khi chuẩn hóa hồ sơ kỹ thuật để đệ trình và phê duyệt

→ Submittal Tool giải quyết

4. Khó khăn khi cần kiểm tra tổng thể hệ thống nhanh tại hiện trường hoặc offline

→ Duct Offline giải quyết

Ý nghĩa kỹ thuật của bộ công cụ này đối với ngành HVAC

Điểm đáng chú ý nhất không nằm ở giao diện công cụ, mà nằm ở tư duy đằng sau nó.

Bộ công cụ này phản ánh một hướng tiếp cận đúng của kỹ thuật HVAC hiện đại:

• không làm theo cảm tính
• không phụ thuộc hoàn toàn vào file tính cá nhân
• không tách rời thiết kế, kiểm tra và hồ sơ
• chuyển từ “kinh nghiệm rời rạc” sang “quy trình có chuẩn”

Điều đó có ý nghĩa rất lớn vì HVAC là một ngành mà sai số nhỏ ở đầu chuỗi thường tạo ra hậu quả lớn ở cuối chuỗi.

Ví dụ:

• chọn sai vận tốc ống → tăng ồn
• tăng ồn → phải bổ sung tiêu âm
• bổ sung tiêu âm không kiểm tra sụt áp → hụt lưu lượng
• hụt lưu lượng → điều chỉnh miệng gió và cân chỉnh lại hệ thống
• hồ sơ không cập nhật đồng bộ → phát sinh tranh cãi trong phê duyệt và nghiệm thu

Nếu có công cụ chuẩn hóa từ đầu, chuỗi sai số này giảm đi đáng kể.

Kết luận

Từ góc nhìn của một kỹ sư HVAC, bộ 4 công cụ của Asia Green không phải là các tiện ích rời rạc để “hỗ trợ tính nhanh”, mà là một hệ công cụ xử lý đúng các bài toán nền tảng của ngành:

• Duct Design Pro: chuẩn hóa thiết kế ống gió
• Silencer Tool: kiểm soát tiếng ồn và sụt áp
• Submittal Tool: chuẩn hóa hồ sơ kỹ thuật
• Duct Offline: đối soát và kiểm tra tổng thể hệ thống

Nếu phải tóm gọn trong một câu, thì giá trị kỹ thuật của bộ công cụ này là:

giúp kỹ sư HVAC kiểm soát tốt hơn từ khâu tính toán, tối ưu, kiểm tra đến hồ sơ – bằng một logic thiết kế nhất quán và dễ áp dụng trong thực tế.
